Le faisceau de câblage automobile est le corps principal du réseau de circuit d’un véhicule, un système nerveux complexe sans lequel aucune fonction électrique ne pourrait exister. Il assure la transmission de l’énergie et des signaux entre les différents composants, garantissant le bon fonctionnement de l’éclairage, du moteur, des systèmes de sécurité et des équipements de confort. Comprendre le faisceau électrique auto, c’est saisir une part essentielle de l’ingénierie moderne.
Cet ensemble apparemment simple de fils et de connecteurs cache en réalité une complexité de conception et de fabrication. Chaque faisceau est spécifiquement adapté au modèle et aux options du véhicule, demandant une précision et une fiabilité sans faille. Nous allons explorer en détail de quoi il est fait et comment ce composant vital prend forme, de l’idée initiale à la pièce fonctionnelle.
Le faisceau électrique auto, le système nerveux du véhicule
Au cœur de chaque véhicule, le faisceau électrique automobile est bien plus qu’une simple collection de câbles. Il représente le réseau d’interconnexion qui relie toutes les composantes électriques et électroniques, depuis le moteur jusqu’aux capteurs les plus discrets. Sans lui, le véhicule ne serait qu’une structure inerte, incapable de démarrer, d’éclairer la route ou de communiquer ses informations vitales.

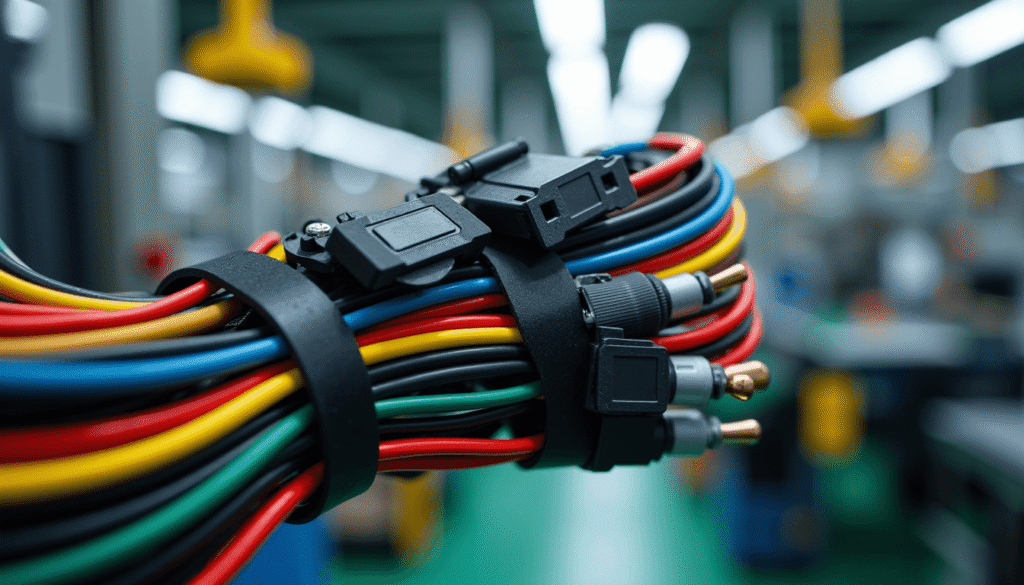

Un faisceau de câblage se compose de fils conducteurs, de bornes de contact en cuivre serties, de connecteurs isolants en plastique ou de coques métalliques externes, et d’éléments de regroupement et de protection. Il ne se contente pas de transmettre le courant ; il véhicule également les données nécessaires au fonctionnement des calculateurs et des systèmes embarqués. Cette interdépendance rend sa conception et sa fabrication particulièrement délicates, car toute défaillance peut avoir des répercussions sur l’ensemble du véhicule.
Les éléments constitutifs d’un faisceau électrique
La robustesse et la performance d’un faisceau électrique reposent sur la qualité de chacun de ses composants. Chaque fil, chaque connecteur et chaque élément de protection est choisi pour ses propriétés spécifiques, en fonction des contraintes environnementales et fonctionnelles qu’il devra supporter.
- Les fils et câbles : Ils forment le cœur conducteur du faisceau. Généralement en cuivre pour sa conductivité et sa flexibilité, ils sont recouverts d’une isolation en PVC, polyéthylène réticulé (XLPE) ou d’autres polymères. Le choix du matériau isolant dépend de la température de fonctionnement, de la résistance à l’abrasion et aux produits chimiques. Les diamètres varient considérablement, des fils fins pour les signaux de faible intensité aux câbles plus épais pour l’alimentation des composants majeurs comme le démarreur ou l’alternateur.
- Les bornes de contact : Ce sont de petites pièces métalliques (souvent en laiton, en bronze ou en alliages de cuivre) qui sont serties à l’extrémité des fils. Elles assurent le contact électrique avec les broches des connecteurs. Leur conception doit garantir une faible résistance électrique et une excellente tenue mécanique face aux vibrations et aux contraintes thermiques.
- Les connecteurs : Composés d’un boîtier isolant (généralement en plastique technique) et des bornes de contact, les connecteurs permettent d’interfacer le faisceau avec les différents équipements du véhicule. Ils se déclinent en une multitude de formes et de tailles, avec des systèmes de verrouillage pour éviter les déconnexions accidentelles et des joints d’étanchéité pour protéger contre l’humidité et la poussière.
- Les matériaux isolants et de protection : Pour regrouper, protéger et organiser les fils, diverses solutions sont employées. Les gaines tressées ou ondulées, les rubans adhésifs isolants, les clips de fixation et les manchons thermorétractables contribuent à former le faisceau tel qu’il apparaît, le protégeant des frottements, de la chaleur, de l’humidité et des interférences électromagnétiques.
Chaque élément est sélectionné pour sa capacité à maintenir l’intégrité du circuit dans des conditions souvent exigeantes, assurant ainsi la fiabilité à long terme du système électrique du véhicule.
De la conception à la production : les étapes clés de la fabrication
La fabrication d’un faisceau électrique est un processus méthodique qui débute bien avant la coupe du premier fil. Elle commence par une phase de conception détaillée, essentielle pour répondre aux exigences complexes des véhicules modernes.
La phase de conception et de schématisation
Avant toute production, un schéma de câblage précis est élaboré. Ce diagramme diffère d’un schéma de circuit traditionnel. Tandis que le schéma de circuit montre les relations fonctionnelles entre les composants électriques, le diagramme de faisceau intègre des considérations physiques. Il visualise la manière dont les composants sont connectés, en tenant compte de leur taille, de leur forme, de leur position et des distances à parcourir. Cette étape de conception est souvent assistée par ordinateur (CAO) pour optimiser le routage et minimiser les longueurs de câble.
Les faisceaux sont généralement divisés en un faisceau principal, qui parcourt l’ensemble du véhicule, et des faisceaux de branche, dédiés à des zones spécifiques comme le moteur, le tableau de bord ou les portières. Cette modularité facilite l’assemblage et la maintenance.
Les étapes de fabrication en atelier
Une fois la conception validée, la production peut commencer. Elle suit une série d’étapes standardisées, souvent automatisées pour garantir précision et efficacité.
| Étape de fabrication | Description succincte | Objectif principal |
|---|---|---|
| Découpe des fils | Coupe des câbles à la longueur précise requise par le schéma, souvent par des machines automatisées. | Préparation des conducteurs à la bonne dimension. |
| Dénudage et sertissage | Retrait de l’isolant aux extrémités des fils et fixation des bornes de contact à l’aide de presses à sertir. | Assurer une connexion électrique fiable et robuste, sans dommage au conducteur. |
| Assemblage des connecteurs | Insertion des fils sertis dans les boîtiers de connecteurs en plastique. | Former les interfaces de connexion pour les équipements. |
| Regroupement et protection | Organisation des câbles et application de gaines, rubans adhésifs ou clips de fixation. | Protéger le faisceau des agressions extérieures et lui donner sa forme finale. |
| Tests électriques | Vérification de la continuité électrique, de l’isolation et de l’absence de court-circuits. | Garantir la conformité électrique et la sécurité fonctionnelle. |
| Inspection finale | Contrôle visuel et dimensionnel pour s’assurer que le faisceau correspond aux spécifications. | Confirmer la qualité globale avant expédition. |
La précision au service de la performance : les défis de la fabrication
La fabrication d’un faisceau électrique est un exercice de haute précision, confronté à de nombreux défis. La complexité croissante des véhicules, avec l’intégration de toujours plus de systèmes électroniques, exige des faisceaux toujours plus sophistiqués. Chaque nouveau modèle de voiture, chaque option ajoutée, peut entraîner la création d’un faisceau unique, augmentant la diversité des références à gérer.
Les contraintes environnementales dans lesquelles ces faisceaux doivent opérer sont également un facteur majeur. Ils doivent résister à des variations de température extrêmes, à l’humidité, aux vibrations constantes, aux produits chimiques et à l’abrasion. Pour obtenir de tels résultats, l’industrie s’appuie sur des compétences spécialisées et des processus rigoureux, disponibles auprès d’un fabricant de faisceaux électrique dédié à la qualité. Ces entreprises investissent dans des équipements de pointe et développent des savoir-faire spécifiques pour garantir la fiabilité de leurs produits.

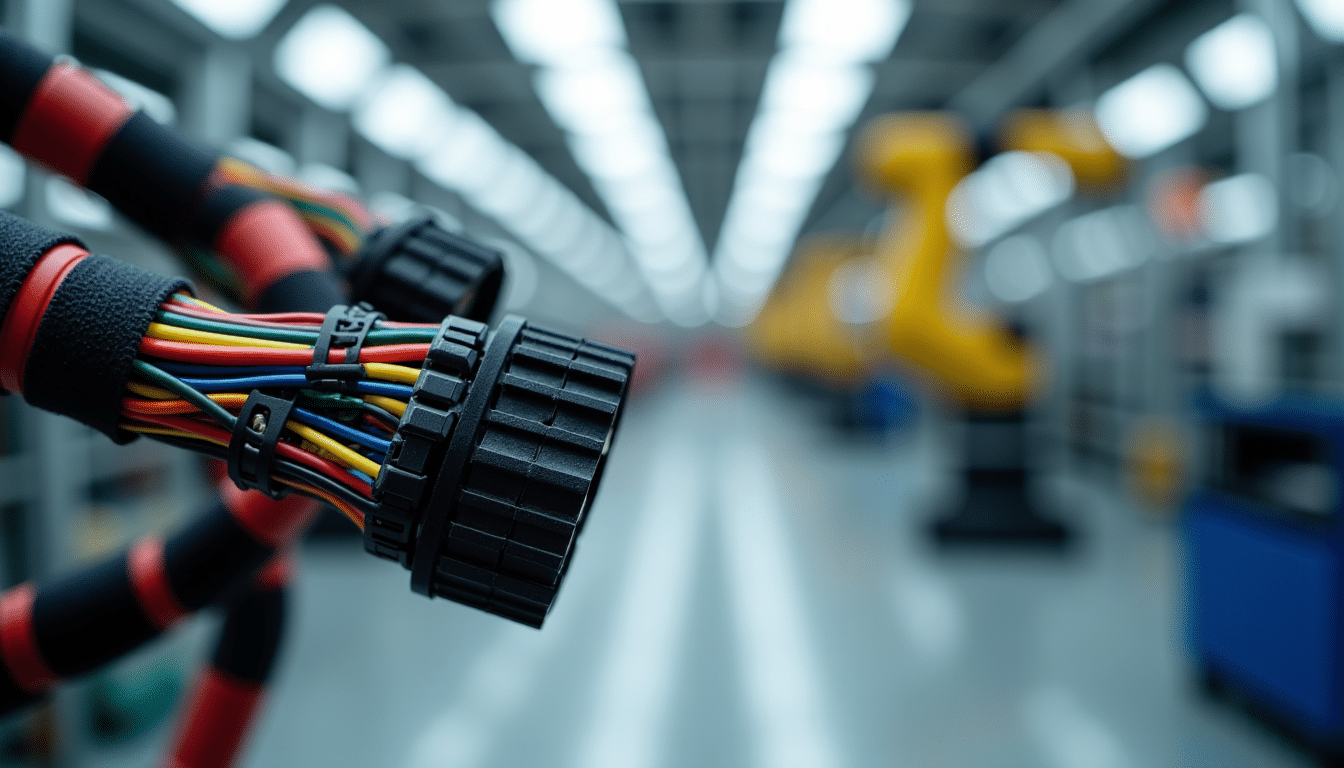

La miniaturisation des composants et la nécessité de réduire le poids total du véhicule ajoutent des couches de complexité. Il faut intégrer un maximum de fonctionnalités dans un espace restreint, tout en optimisant le routage des câbles pour éviter les interférences électromagnétiques et faciliter l’assemblage sur la chaîne de production automobile. Cette optimisation constante nécessite une ingénierie et une fabrication de pointe.
L’importance des tests et du contrôle qualité
Dans un système aussi critique que le faisceau électrique, la fiabilité est primordiale. C’est pourquoi les étapes de test et de contrôle qualité sont absolument fondamentales tout au long du processus de fabrication. Elles permettent de s’assurer que chaque faisceau répond aux spécifications techniques les plus strictes et qu’il fonctionnera sans faille une fois installé dans le véhicule.
Différents types de tests sont effectués. Les tests de continuité électrique vérifient que chaque fil est correctement connecté et qu’il n’y a pas de coupure. Les tests d’isolation mesurent la résistance entre les conducteurs pour s’assurer qu’il n’y a pas de court-circuit ou de fuite de courant. Des vérifications de la résistance mécanique des sertissages sont également réalisées, car une borne mal sertie pourrait se détacher sous l’effet des vibrations, entraînant une défaillance.
La qualité d’un faisceau électrique n’est pas seulement une question de performance ; elle est intrinsèquement liée à la sécurité et à la fiabilité de l’équipement qu’il alimente. Chaque connexion, chaque gaine, chaque câble contribue à l’intégrité de l’ensemble.
L’automatisation joue un rôle croissant dans ces processus de contrôle, avec des machines capables de tester des milliers de points de connexion en quelques secondes, identifiant les moindres défauts. Cette rigueur garantit que seul un faisceau parfaitement conforme quittera l’usine, contribuant ainsi à la sécurité des usagers et à la réputation des constructeurs.
Au-delà de l’automobile : des applications variées pour les faisceaux électriques
Bien que le faisceau électrique soit intrinsèquement lié à l’industrie automobile, son principe et sa fabrication trouvent des applications dans une multitude d’autres secteurs. Partout où des signaux et de l’énergie doivent être transmis de manière organisée et fiable entre différents composants, le faisceau de câblage se révèle indispensable.
Dans le domaine de l’aéronautique, par exemple, les avions et les hélicoptères dépendent de réseaux de câblage complexes qui doivent être à la fois légers, extrêmement résistants aux vibrations et aux températures extrêmes, et d’une fiabilité absolue. Les exigences de sécurité y sont encore plus drastiques que dans l’automobile.
De même, l’industrie de la défense utilise des faisceaux électriques pour ses équipements terrestres, navals et aériens, où la robustesse et la capacité à fonctionner dans des environnements hostiles sont essentielles. Les systèmes énergétiques, qu’il s’agisse de centrales électriques, d’éoliennes ou de parcs solaires, intègrent également des faisceaux spécialisés pour collecter et distribuer l’énergie.
Les machines industrielles, les équipements médicaux, les robots et même certains appareils électroménagers haut de gamme bénéficient de la conception et de la fabrication spécifiques de faisceaux électriques. Ces applications démontrent la polyvalence de cette technologie et l’expertise nécessaire pour adapter sa conception et sa production à des environnements et des besoins très différents.
Questions fréquentes sur les faisceaux électriques automobiles
Pourquoi un faisceau électrique automobile est-il si complexe ?
Il intègre des centaines, parfois des milliers, de fils et de connecteurs pour gérer toutes les fonctions d’un véhicule, du moteur aux systèmes de sécurité et de confort. Chaque fil a une fonction précise, une longueur calculée et une place dédiée pour éviter les interférences et maximiser l’efficacité.
Quel est le rôle principal des connecteurs dans un faisceau ?
Les connecteurs permettent d’établir des connexions électriques fiables et amovibles entre le faisceau et les différents équipements du véhicule. Ils protègent également les bornes de contact des agressions extérieures comme l’humidité ou la poussière.
Comment la durabilité d’un faisceau est-elle assurée ?
La durabilité est garantie par le choix de matériaux résistants (cuivre pour les fils, polymères robustes pour l’isolation et les gaines), des techniques de sertissage précises et des tests rigoureux de résistance aux vibrations, à la chaleur, à l’humidité et aux produits chimiques.
Peut-on réparer un faisceau électrique endommagé ?
Oui, des réparations sont possibles, notamment pour des fils coupés ou des connecteurs endommagés. Cependant, elles nécessitent souvent un outillage spécifique et une expertise pour garantir la fiabilité de la réparation et éviter de futurs problèmes électriques.
Le faisceau électrique automobile, pièce maîtresse de l’architecture électrique d’un véhicule, est le fruit d’une ingénierie minutieuse et d’un processus de fabrication exigeant. De la sélection des matériaux à l’assemblage final, chaque étape vise à garantir la performance et la sécurité. Sa compréhension révèle la complexité cachée derrière la fluidité de nos déplacements quotidiens.
