Le système de charge d’une moto est le cœur de sa fiabilité électrique. Contrairement aux automobiles qui utilisent des alternateurs compacts avec régulateur intégré, la majorité des deux-roues séparent ces composants. Le stator (la partie fixe de l’alternateur baignant souvent dans l’huile moteur) génère du courant alternatif, qui est ensuite envoyé vers un boîtier externe : le régulateur redresseur. Lors d’une rénovation ou d’une panne, le mécanicien amateur se retrouve parfois face à un faisceau électrique déroutant. Si les systèmes à 2 ou 3 fils sont des standards faciles à appréhender, le branchement d’un alternateur à 4 fils sur une moto soulève de nombreuses interrogations.
Pourquoi y a-t-il un fil supplémentaire ? Comment raccorder correctement ce stator au régulateur sans risquer de griller le faisceau principal ou de faire bouillir la batterie ? Ce fil additionnel a une fonction bien précise selon la génération et l’origine de votre machine (japonaise ancienne, européenne ou quad). Une erreur de connexion peut s’avérer fatale pour votre boîtier d’allumage (CDI). Ce dossier technique décortique la logique de ce câblage spécifique, les codes couleurs habituels et la méthode infaillible pour tester et raccorder votre circuit de charge en toute sécurité.
Ce qu’il faut retenir
- ⚡ La nature des fils : Sur un stator à 4 fils, on trouve généralement 3 fils de même couleur (les 3 phases du courant alternatif) et 1 fil supplémentaire servant de masse ou de capteur.
- 🔄 Le rôle du régulateur : Le courant qui sort de l’alternateur est alternatif (AC) et fluctue avec le régime moteur. Le régulateur le redresse en courant continu (DC) et le plafonne à 14,5 Volts.
- 🔌 Le fil de masse isolé : Souvent, le 4ème fil est une masse séparée du châssis. Il doit impérativement être relié à la borne négative de la batterie ou au pôle masse du régulateur.
- ⚠️ L’ordre des phases : Le courant étant triphasé alternatif en sortie d’alternateur, l’ordre de branchement des 3 fils de phase (souvent jaunes) sur le régulateur n’a aucune importance.
Comprendre le rôle des 4 fils du stator
Pour maîtriser le branchement de cet alternateur à 4 fils, il faut analyser l’architecture du stator. La grande majorité des motos modernes utilisent un alternateur triphasé. Les bobines de cuivre génèrent trois courants décalés. En sortie de carter moteur, vous avez donc trois fils qui transportent la puissance pure (souvent entre 20 et 70 Volts AC selon le régime moteur).
Mais alors, à quoi sert le quatrième fil ? Selon les constructeurs, son utilité varie :
- La masse isolée (Le cas le plus fréquent) : Sur certaines motos, le bobinage de l’alternateur n’est pas mis à la masse directement sur le bloc moteur en métal. Le 4ème fil (souvent noir ou vert) sert à ramener cette masse vers le régulateur ou la batterie. C’est une sécurité pour éviter les pertes électriques par le cadre.
- Le capteur d’allumage (Pick-up coil) : Parfois, le faisceau qui sort du carter d’alternateur regroupe les 3 fils jaunes de charge (vers le régulateur) et un 4ème fil (souvent bleu/jaune) qui est en réalité le signal du capteur PMH (Point Mort Haut), destiné directement au boîtier CDI pour gérer l’étincelle de la bougie.

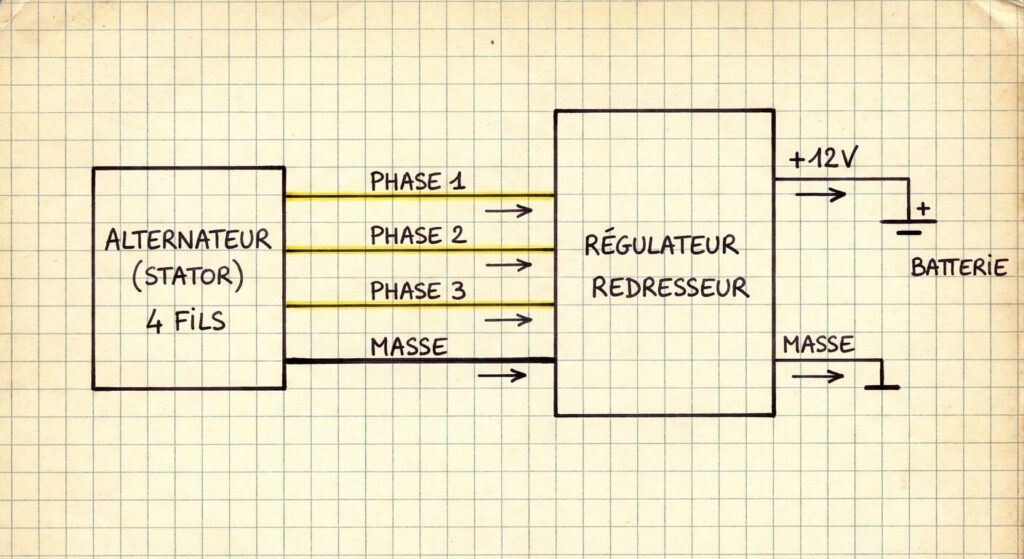

Le raccordement vers le régulateur redresseur
Une fois la fonction du quatrième fil identifiée, le raccordement devient logique. Si votre alternateur possède 3 fils jaunes et 1 fil de masse, vous devez vous procurer un régulateur redresseur compatible.
Le régulateur possèdera généralement 5 ou 6 fils. Les 3 fils jaunes de l’alternateur vont se connecter aux 3 fils jaunes (ou blancs) du régulateur. Comme il s’agit de courant alternatif à ce stade, vous pouvez intervertir ces trois fils sans que cela ne pose le moindre problème.
Ensuite, le 4ème fil de votre alternateur (la masse) doit être raccordé au fil de masse du régulateur (généralement vert ou noir) et idéalement mis en contact direct avec le pôle négatif de votre batterie. Les fils restants du régulateur (le rouge ou rouge/blanc) partiront vers le pôle positif de la batterie, via un fusible principal de 30 Ampères, pour assurer la charge.
Fiabiliser le circuit électrique de charge
Les pannes d’alternateur ou de régulateur sur les motos sont extrêmement courantes. Elles ne sont pas toujours dues à une pièce défectueuse, mais souvent à une connectique fondue. Les fiches en plastique d’origine, exposées aux projections d’eau et à la chaleur du moteur, finissent par s’oxyder.
L’oxydation crée une résistance. La résistance crée de la chaleur. Le courant alternatif (qui peut atteindre plusieurs dizaines d’ampères) fait fondre la prise jaune reliant l’alternateur au régulateur, coupant la charge et vidant votre batterie en roulant. Pour éviter cela, lors du montage d’un nouvel alternateur, il est vivement conseillé de supprimer les connecteurs rapides bon marché.
Tableau : Codes couleurs fréquents des alternateurs motos
| Couleur du fil (Standard Japonais) | Fonction électrique | Destination de branchement |
|---|---|---|
| Jaune (x3) ou Blanc (x3) | Phases Courant Alternatif (AC). | Vers les entrées AC du régulateur. |
| Vert (Honda) ou Noir/Blanc (Yamaha) | Masse du circuit électrique. | Cadre de la moto ou fil masse du régulateur. |
| Rouge / Rouge rayé Blanc | Sortie Courant Continu (DC) +12V. | Vers le (+) Batterie avec un fusible. |
| Bleu/Jaune ou Noir/Jaune | Signal du capteur d’allumage. | Vers le boîtier d’allumage (CDI / TCI). |
Le conseil du Préparateur Moto
« Lorsque je remplace un stator sur un roadster ou une sportive, je coupe systématiquement les fiches en plastique d’origine entre l’alternateur et le régulateur. C’est le point de départ des incendies électriques. Je dénude les fils, je les étame, je les soude directement ensemble avec de l’étain de haute qualité, et j’isole chaque soudure avec de la gaine thermorétractable. Le courant passe sans aucune résistance, le régulateur chauffe moins, et vous êtes tranquille pour les 100 000 prochains kilomètres. »
En abordant votre circuit de charge avec méthode, le raccordement complexe se démystifie. L’identification claire du quatrième fil est la clé de voûte de cette intervention. En utilisant un multimètre pour vérifier l’absence de court-circuit à la masse sur vos bobines avant le montage final, et en privilégiant des soudures franches, vous garantirez à votre deux-roues une tension stable, essentielle pour alimenter l’injection électronique moderne et préserver la durée de vie de votre batterie.
Foire Aux Questions (FAQ)
🔌 Puis-je utiliser un régulateur à 5 fils sur mon alternateur à 4 fils ?
Oui, c’est tout à fait possible et même très fréquent. Sur le régulateur à 5 fils, 3 fils sont dédiés aux phases de l’alternateur, un fil est le « + » batterie, et le dernier est le « – » (masse). Si votre 4ème fil d’alternateur est une masse, vous le couplez avec la masse du régulateur. Si c’est un fil de capteur PMH, vous l’envoyez au CDI et vous reliez la masse de votre régulateur directement au cadre de la moto.

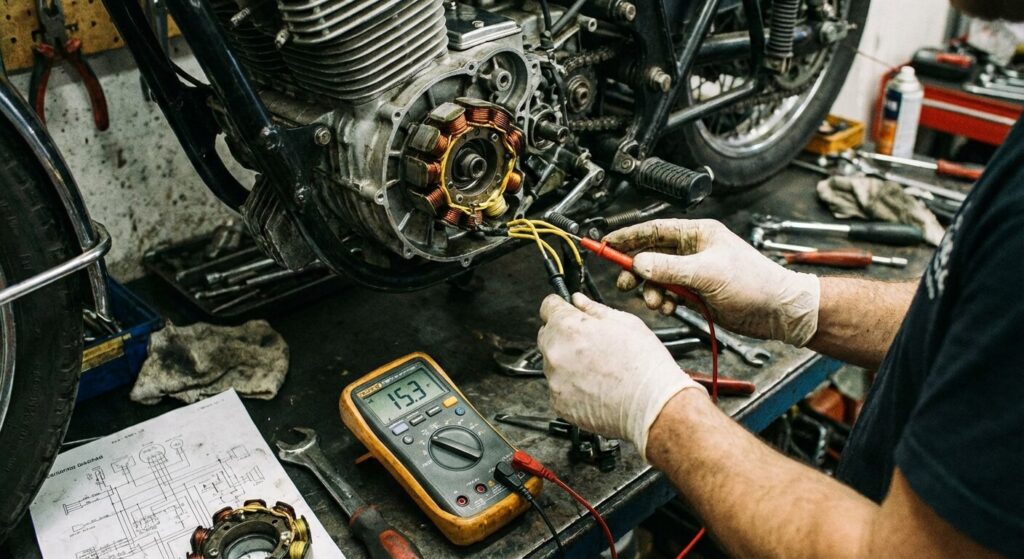

⚡ Comment tester mon vieil alternateur avec un multimètre ?
Débranchez la fiche de l’alternateur. Mettez votre multimètre sur la position Ohmmètre (résistance). Testez la continuité entre les 3 fils jaunes (1 avec 2, 2 avec 3, 1 avec 3). Vous devez trouver une valeur très faible, généralement entre 0,5 et 2 Ohms. Ensuite, placez une pointe de touche sur un fil jaune, et l’autre sur le carter métallique du moteur. Si le multimètre « bipe » (continuité), votre bobinage est à la masse, l’alternateur est grillé.
🔥 Pourquoi la gaine de mes 3 fils jaunes est-elle toute dure et cassante ?
Le durcissement de la gaine isolante des fils de phase est le signe d’une surchauffe chronique. Ces fils transportent beaucoup de puissance. S’ils sont proches du bloc moteur brûlant ou si la connexion au régulateur est oxydée, ils chauffent excessivement. Le plastique cuit, perd sa souplesse et devient cassant. C’est un signe annonciateur d’une panne imminente, il est temps de refaire le câblage à neuf.
