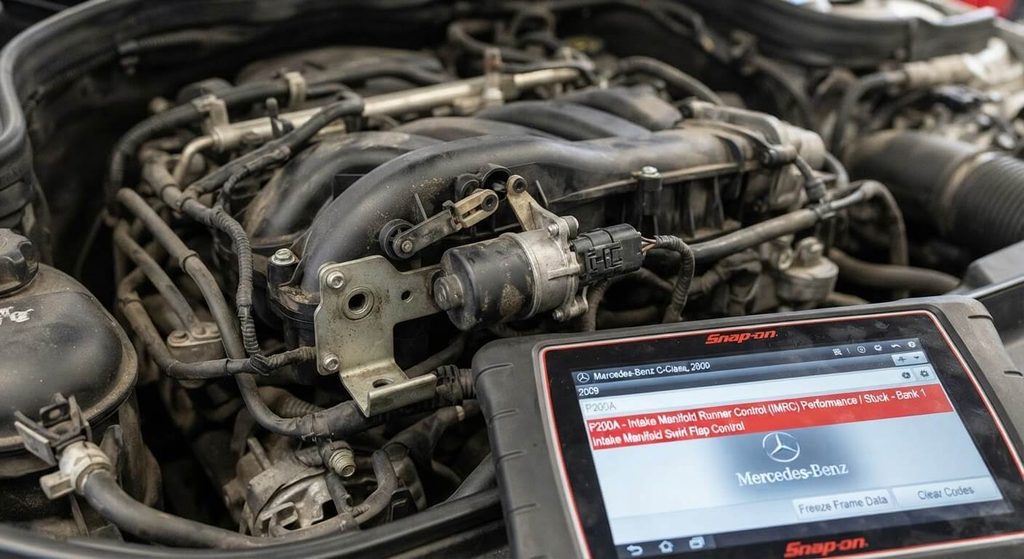

Sur une Mercedes diesel, le code P200A signale un défaut du volet de mouvement de charge de la rangée 1, lié au collecteur d’admission, avec un suffixe selon la valise : 1D pour un courant hors plage et 21 pour une amplitude de signal trop faible, ce qui pointe plutôt vers le servomoteur du volet, son capteur de position ou son câblage. Il allume le voyant moteur, peut revenir après effacement et s’accompagner d’autres codes (admission, recirculation des gaz) sans leur être forcément lié. Faites lire tous les codes avec une valise Mercedes, puis contrôlez le volet, son servomoteur, le faisceau et les connecteurs avant de remplacer des pièces coûteuses. Une valise ou une base de données générique peut afficher une autre description pour P200A, car elle varie selon les outils.
Infos à retenir
- 🌪️ Le blocage des volets de turbulence (swirl flaps) : les petits clapets internes du collecteur d’air ne pivotent plus à l’angle commandé.
- 🛢️ La calamine grasse venue de la vanne EGR : les suies d’échappement mélangées aux vapeurs d’huile du reniflard collent la tringlerie mécanique.

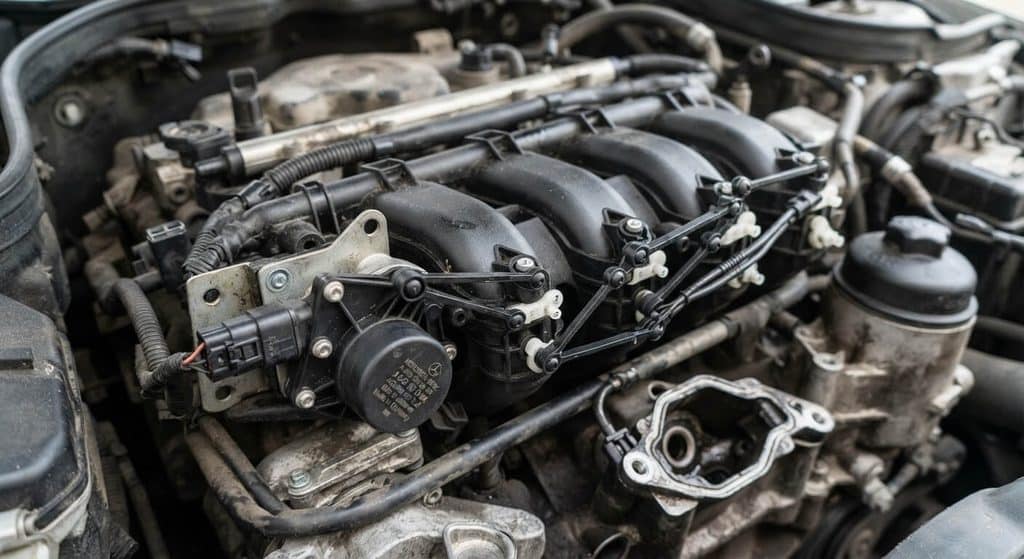

- ⚙️ La casse des biellettes en plastique d’origine : le servomoteur force contre la crasse et brise les rotules fragiles de commande.
- 🛑 Le mode dégradé protecteur du calculateur : la gestion moteur bride l’injection pour éviter d’avaler un débris métallique dans les soupapes.
Quel est le rôle des volets de tubulure d’admission sur un moteur CDI Mercedes ?
Pour concilier puissance à haut régime et respect des normes anti-pollution à bas régime, les ingénieurs Mercedes ont doté chaque cylindre de deux conduits d’admission d’air distincts :
Un conduit direct large pour gaver le moteur en air frais lors des fortes accélérations, et un conduit spiralé plus étroit équipé d’un petit clapet rotatif métallique (le volet de turbulence ou papillon de swirl). À bas et moyen régimes, un servomoteur électrique (référencé M55 chez Mercedes) actionne une tringlerie commune qui ferme partiellement ces volets. En étranglant le passage de l’air, le système crée un tourbillon violent (effet de swirl) dans la chambre de combustion : le gazole pulvérisé par les injecteurs piézo-électriques se mélange de manière beaucoup plus homogène avec l’oxygène, réduisant les émissions de suies et abaissant la consommation de carburant.
Dès que le moteur monte en charge au-delà de 2 500 tr/min, le calculateur ordonne l’ouverture complète des volets pour laisser entrer le volume maximal d’air comprimé par le turbo. Si le servomoteur constate que les volets ne répondent pas dans le délai imparti ou que sa course angulaire est bloquée par la suie, il renvoie un signal d’anomalie de position qui déclenche instantanément le code P200A et la mise en sécurité du moteur.
Biellette brisée, servomoteur grillé ou calamine : le tableau de recherche de panne Mercedes P200A
L’origine exacte du code P200A peut être mécanique ou électrique. Voici comment identifier le maillon faible de votre moteur :
| Symptômes et constatations visuelles | Composant défaillant sur le moteur | Option de remise en état recommandée |
|---|---|---|
| Le servomoteur M55 tourne dans le vide, biellettes pendantes décrochées | Rupture des rotules en plastique reliant le moteur aux axes des volets métalliques. | Installer un kit de tringlerie de réparation en aluminium renforcé (pièce à environ 30 € à 60 €) sans changer le collecteur. |

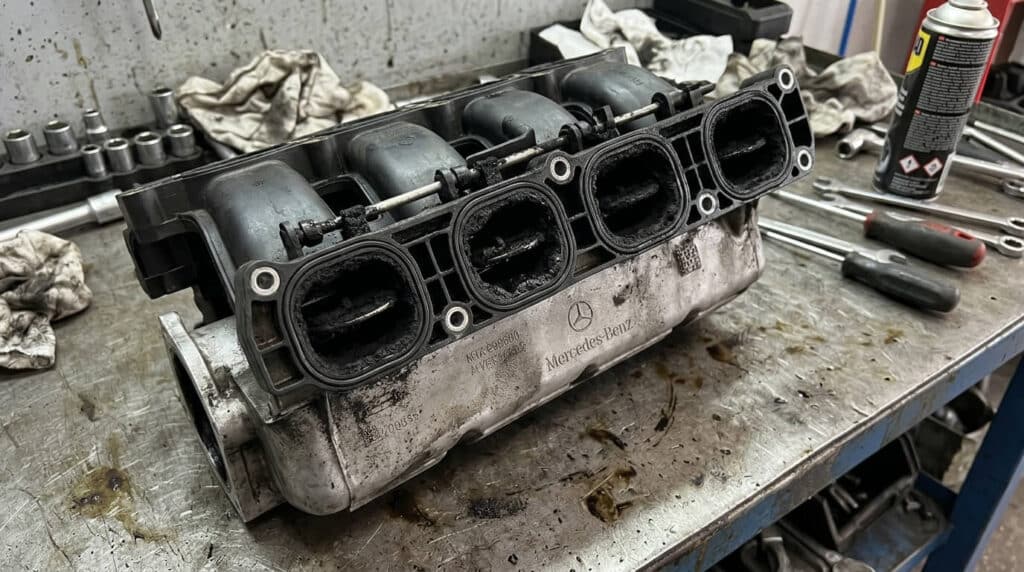

| Les volets sont totalement figés à la main, calamine dure et grasse visible | Encrassement massif provoqué par les gaz d’échappement de l’EGR et les vapeurs de reniflard. | Dépose et nettoyage intégral du collecteur au décapant four/bac à ultrasons ou remplacement de la pipe d’admission. |
| Fusible du servomoteur grillé, trace d’huile moteur sur la prise du M55 | Fuite du joint torique orange d’admission de turbo (sur OM642 V6) ayant coulé directement dans le servomoteur en dessous. | Remplacer le servomoteur M55 grillé et monter impérativement le nouveau joint orange étanche de turbo modifié. |
| Défaut récurrent après effacement, jeu mécanique énorme sur les axes de volets | Usure prononcée des paliers en laiton des volets avec fuite d’air de suralimentation (suintement gras extérieur). | 🔴 Remplacement complet du collecteur d’admission par une pièce neuve pour éviter l’ingestion d’un clapet dans le moteur. |
Ce tableau met en exergue le grand classique du V6 CDI OM642 : le gros tuyau d’air venant du filtre suinte quelques gouttes d’huile juste au-dessus du moteur M55 logé au fond du V ; l’huile s’infiltre dans la prise électrique du servomoteur et fait griller son électronique de commande.
L’analyse d’un mécanicien indépendant spécialiste Mercedes
« Quand le code P200A apparaît, les concessions Mercedes établissent souvent un devis à plus de 2 000 euros pour changer les deux collecteurs d’admission et le moteur M55. Sur le terrain, dans 70 % des cas, le moteur électrique fonctionne très bien : ce sont simplement les petites bagues en plastique des biellettes de liaison qui ont cassé sous l’effort parce que les clapets sont encrassés. Des kits de biellettes en métal usiné permettent de réparer durablement pour une fraction du prix. »
Les 3 solutions techniques pour régler définitivement le défaut P200A
Pour éradiquer ce problème de volets selon votre budget et votre philosophie d’entretien :
- 1. La réfection mécanique par kit de biellettes en aluminium : si le servomoteur M55 fonctionne encore lors du test actionneur à la valise, remplacez la tringlerie en plastique cuite par la chaleur par un kit de tringlerie adaptable en aluminium anodisé monté sur rotules en laiton indestructibles, après avoir aspergé les axes de volets de nettoyant solvant pour restaurer leur liberté de mouvement.
- 2. Le remplacement complet du collecteur d’admission : c’est la voie officielle préconisée par le constructeur. Elle est indispensable si les axes de vos volets ont un jeu latéral important qui laisse échapper la pression du turbo ; cette opération demande entre 4 et 6 heures de main-d’œuvre minutieuse sur le V6 en raison des nombreux tuyaux haute pression à déposer au préalable.
- 3. La condamnation des volets en position ouverte (Suppression physique ou logicielle) : pour les véhicules kilométrés ne roulant plus en garantie, certains propriétaires retirent physiquement les papillons du collecteur (en taraudant les trous pour visser des bouchons étanches en aluminium) et neutralisent la surveillance du servomoteur dans la cartographie du calculateur moteur (reprogrammation de type « swirl flaps delete ») pour supprimer tout risque de casse mécanique future.
Chacune de ces solutions supprime la mise en sécurité du véhicule et permet au moteur de retrouver l’intégralité de sa puissance et de son couple dès les bas régimes.
Quels sont les risques graves si l’on continue de rouler avec des volets défaillants ?
Ignorer un code P200A en se contentant de couper et remettre le contact pour sortir du mode dégradé expose votre moteur à un danger destructeur :
Au-delà de la perte d’agrément de conduite et de la surconsommation de gazole, les volets de turbulence usés prennent du jeu sous l’effet des vibrations continues du flux d’air comprimé. À terme, les petites vis métalliques de fixation des papillons ou les volets eux-mêmes peuvent se cisailler et être aspirés directement dans le cylindre. Le fragment de métal traverse la soupape d’admission, percute le piston à pleine vitesse, détruit la chambre de combustion et ressort par l’échappement en fracassant au passage les ailettes de la turbine du turbocompresseur, entraînant la destruction totale et irréversible du bloc moteur.
Foire Aux Questions (FAQ)
🛡️ Le code P200A entraîne-t-il un échec au contrôle technique ?
Oui : le code P200A allumant le voyant de diagnostic moteur orange au tableau de bord (témoin d’anomalie antipollution MIL) et bloquant les cycles normaux de dépollution, la voiture est automatiquement sanctionnée par une défaillance majeure soumise à contre-visite obligatoire.
💨 Le nettoyage du collecteur sans démontage par hydrogène est-il efficace contre le P200A ?
Non, le décalaminage à l’hydrogène par l’admission a une action très limitée sur la gangue de goudron lourd formée par le mélange d’huile et de suies dans le collecteur : seule une action mécanique directe (démontage et grattage au solvant) permet de libérer des volets bloqués dans la masse.
⚡ Qu’est-ce que l’astuce de la résistance électrique de 4,7 kΩ sur le connecteur M55 ?
C’est un bricolage d’atelier bien connu sur le V6 OM642 : insérer une résistance de 4,7 kilo-ohms (0,25 W) entre deux bornes précises du connecteur du servomoteur M55 simule un retour de signal parfait pour le calculateur moteur, lui faisant croire que les volets fonctionnent sans allumer de voyant, à condition que les volets mécaniques soient préalablement bloqués en position ouverte dans la tubulure.
