Le défaut absence de communication avec le calculateur moteur signifie que d’autres modules (BSI, ABS, ESP) ne reçoivent plus sa réponse sur le réseau CAN, sans que le calculateur soit forcément en panne. Vérifiez d’abord la batterie, les fusibles, les masses et le connecteur, souvent oxydé, puis les fils du réseau CAN et un module voisin qui perturbe le bus. Après un changement de calculateur, l’antidémarrage peut aussi bloquer. Le remplacement vient en dernier, après lecture des codes à la valise. Si le moteur ne démarre pas, évitez de rouler et consultez un professionnel.
Infos à retenir
- ⚡ La panne d’alimentation en tête des causes : avant de juger un calculateur HS, vérifiez qu’il reçoit bien ses 12 V et ses masses.
- 🔌 Le problème de fusible ou de relais d’injection : un composant grillé à 2 € coupe totalement le réveil du boîtier électronique.
- 🌐 Le court-circuit sur le réseau CAN : un autre équipement défaillant (ABS, direction assistée) peut faire chuter la ligne de bus commune.
- 🧰 Le test rapide des 60 ohms sur la prise OBD : mesurer la résistance entre les broches 6 et 14 valide l’intégrité du réseau sans démontage.

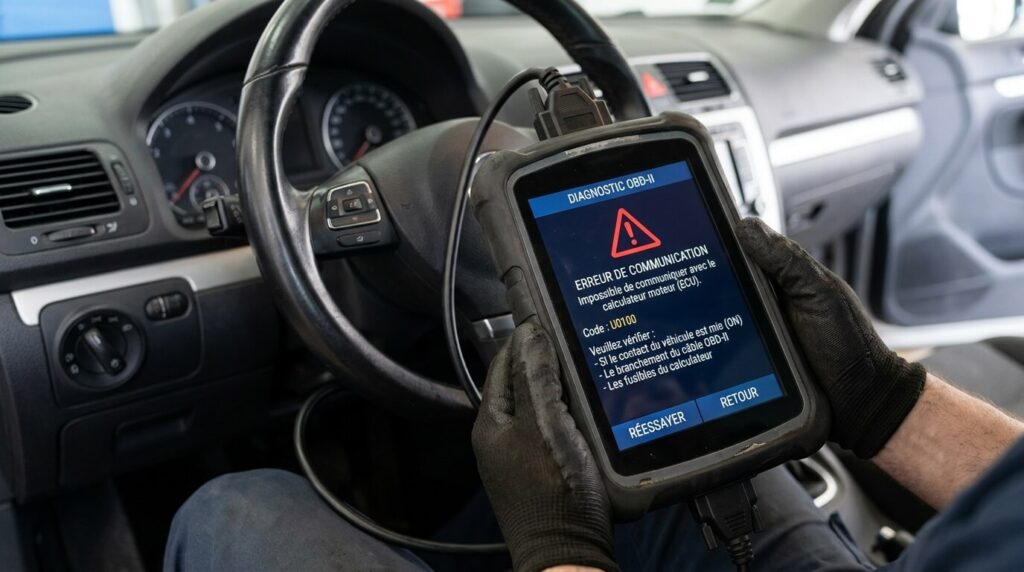

Pourquoi le boîtier électronique devient-il subitement muet ?
Le calculateur de gestion moteur (ECU) est le chef d’orchestre du véhicule. Pour dialoguer avec les autres modules et avec la prise de diagnostic, il a besoin de trois éléments vitaux : une alimentation électrique continue, une excellente liaison à la masse châssis et un réseau de données fonctionnel (le bus de communication CAN).
Dans au moins huit cas sur dix, l’ordinateur de bord n’est pas endommagé en interne. Il est simplement privé de courant ou empêché de parler. Si le fil qui apporte le signal d’allumage (+12V après contact) est sectionné ou si le relais d’alimentation principal ne claque plus, le calculateur reste littéralement endormi. La valise interroge un boîtier qui n’a pas été mis sous tension. De même, si de l’humidité ou des résidus d’huile se sont infiltrés dans les broches des connecteurs étanches, la résistance de contact augmente et bloque les échanges numériques.

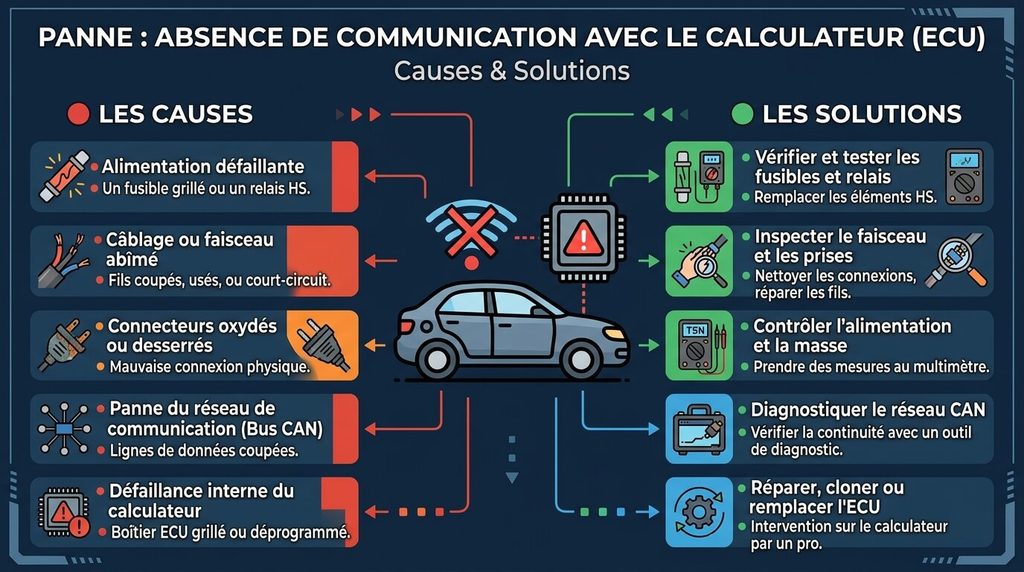

Fusible d’injection, fil coupé ou réseau CAN écrasé : le tableau de diagnostic de l’absence de dialogue
Pour cibler la zone en défaut sans perdre de temps, procédez par élimination en observant les réactions des autres systèmes du véhicule :
| Constatations sur la voiture | Cause matérielle fréquente | Test électrique à mener |
|---|---|---|
| Le voyant moteur ne s’allume jamais à la mise du contact ; la valise ne voit QUE le calculateur moteur | Fusible d’alimentation principale grillé ou relais double de puissance inopérant. | Contrôler les maxi-fusibles sous le capot et mesurer la tension d’arrivée sur les broches +12V permanent et +APC du connecteur moteur. |
| Aucun calculateur ne répond sur la prise OBD (ABS, Airbag et moteur muets) | Prise OBD non alimentée (fusible d’habitacle) ou court-circuit franc sur les lignes CAN Bus. | Vérifier le 12 V entre la broche 16 et la broche 4 de la prise OBD ; mesurer la résistance entre les broches 6 et 14 (doit faire environ 60 ohms). |
| Le ventilateur tourne à pleine vitesse contact mis, message « Antidémarrage défaillant » | Perte totale de la ligne de communication CAN reliant le boîtier habitacle (BSI/UCH) au moteur. | Rechercher des traces de frottement du faisceau contre la boîte de vitesses ou une broche tordue sur le calculateur moteur. |
| Présence d’eau ou de liquide vert de corrosion dans les prises du calculateur | Remontée d’eau par capillarité (sonde de température fuyante) ou infiltration sous la baie de pare-brise. | Débrancher les connecteurs, souffler, désoxyder au nettoyant contact ; ouvrir le boîtier pour vérifier si la carte a brûlé. |
Ce tableau met en lumière une réalité technique fondamentale : si le boîtier d’habitacle et l’ABS dialoguent sans problème avec votre scanner mais que seul le moteur refuse de répondre, le problème est presque toujours localisé directement sur le faisceau moteur ou sur les alimentations propres à ce boîtier sous le capot.
L’astuce d’un électricien automobile
« Ne condamnez jamais un calculateur sans avoir fait le test de la lampe témoin sur ses broches de masse. Au multimètre, vous pouvez mesurer une masse en apparence correcte, mais dès que le circuit doit tirer de la puissance, un fil corrodé écroule la tension. Utilisez une ampoule de phare de 21 W pour valider que la masse tient la charge. Si l’ampoule brille fort, la masse est bonne. »
@akr_deux.zero Je te donne une technique pour communiquer avec un diag en cas d'echec de communication, notamment avec PSA #autel France #diagnostic #obd ♬ son original – AKR 2.0
Les 4 vérifications électriques indispensables avant d’envisager un remplacement
Muni d’un multimètre numérique et du schéma de brochage (pinout) de votre modèle, réalisez ces vérifications dans l’ordre :
- 1. Le contrôle de l’alimentation de la prise OBD : placez vos pointes de touche sur la borne 16 (+12V permanent) et la borne 4 ou 5 (masse) de la prise habitacle. Si vous n’avez pas 12 volts, votre valise ne s’allume pas ou ne peut pas émettre : remplacez le fusible d’habitacle dédié (souvent partagé avec l’allume-cigare).
- 2. La mesure de la résistance de terminaison du bus CAN : contact coupé depuis dix minutes, mesurez la résistance entre la broche 6 (CAN High) et la broche 14 (CAN Low) de la prise OBD. Vous devez trouver exactement 60 ohms. Si vous trouvez 120 ohms, l’une des deux résistances du réseau est coupée. Si vous trouvez 0 ohm, les deux fils se touchent en court-circuit.

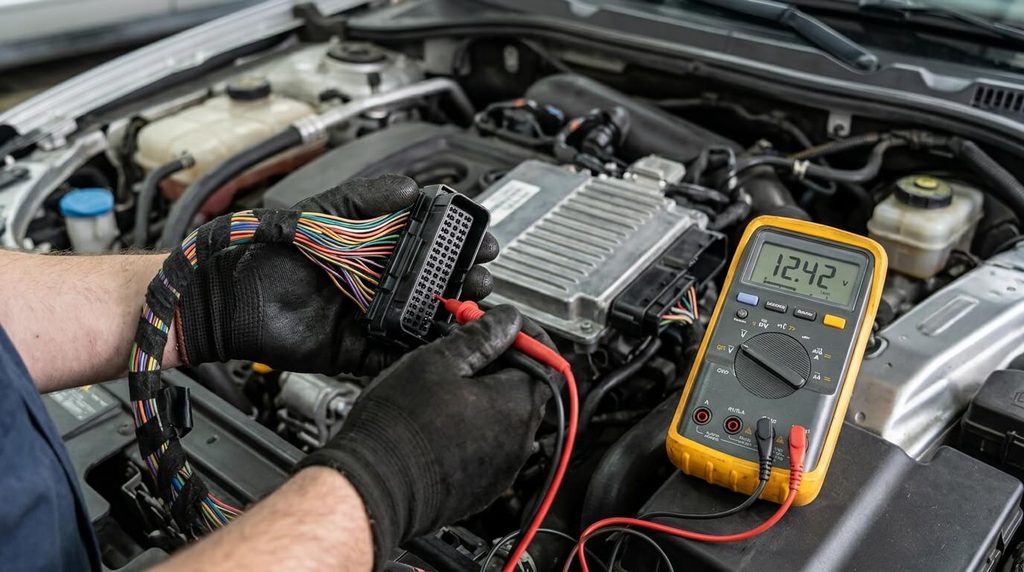

- 3. La vérification des tensions directes sur les connecteurs de l’ECU : débranchez le boîtier moteur, mettez le contact et cherchez la présence du +12V sur les lignes d’alimentation identifiées sur votre schéma technique.
- 4. L’inspection des points de masse moteur : démontez les écrous fixant les tresses de cuivre sur la boîte de vitesses et le longeron avant ; brossez les œillets au papier de verre pour éliminer toute trace de vert-de-gris ou de graisse isolante.
Si toutes les tensions et masses sont parfaites et que le bus de données arrive sans court-circuit jusqu’au connecteur, la défaillance matérielle interne du calculateur devient très probable.
Comment isoler un autre équipement qui pollue le réseau multiplexé ?
Dans une voiture récente, tous les calculateurs sont reliés sur la même boucle de discussion. Si l’un d’eux subit une panne électronique sévère, il peut bloquer l’ensemble des échanges :
Le cas typique concerne le bloc ABS/ESP ou la direction assistée électrique, qui sont très exposés aux projections d’eau et de sel de la route. Si le module électronique de l’ABS grille en court-circuitant le bus CAN à la masse, plus aucun autre boîtier ne peut émettre. Pour tester cette piste sans outillage lourd, débranchez les gros connecteurs des calculateurs secondaires un par un (en commençant par le bloc ABS) et relancez la détection sur votre valise après chaque débranchement : si le calculateur moteur réapparaît soudainement sur votre écran, vous avez trouvé le composant perturbateur qui parasitait la ligne.
Clonage ou réparation : que faire si le boîtier moteur a réellement rendu l’âme ?
Si la carte électronique a subi un dégât des eaux ou a grillé suite à un pontage de batterie inversé, le remplacement s’impose :
N’achetez pas un calculateur d’occasion à la casse pour le brancher directement sur votre voiture : le moteur ne démarrera pas en raison du système d’antidémarrage codé dans la mémoire de bord. Vous avez alors deux solutions économiques bien plus avantageuses que le passage en concession (qui chiffre souvent entre 1 200 € et 2 000 €). La première consiste à envoyer votre ancien calculateur et la pièce d’occasion chez un réparateur électronique pour effectuer un clonage complet (copie intégrale de la mémoire Flash et de l’EEPROM). Si la puce d’origine est trop détériorée pour être lue, un atelier spécialisé peut réaliser une remise à zéro (« virginisation ») du boîtier d’occasion afin qu’il s’appaire automatiquement avec votre clé lors de la première mise du contact.
Foire Aux Questions (FAQ)
⚡ Une batterie trop faible peut-elle provoquer une absence de communication ?
Oui, très fréquemment : si la tension de bord s’effondre sous les 10,5 volts lors du tour de clé, le microprocesseur du calculateur se met en sécurité et coupe ses communications pour protéger ses mémoires, empêchant toute lecture par la valise.
🔍 Pourquoi le ventilateur moteur tourne-t-il à fond quand le calculateur ne répond pas ?
C’est une stratégie de sécurité logicielle intégrée au boîtier de servitude moteur : ne recevant plus d’information sur la température du liquide de refroidissement de la part du calculateur moteur, le système active d’office les moto-ventilateurs à pleine puissance pour éviter toute surchauffe mécanique.
🌧️ Peut-on rouvrir un calculateur moteur pour nettoyer les circuits ?
L’ouverture est possible sur les modèles assemblés par vis, mais la plupart des boîtiers récents sont scellés avec un joint silicone très résistant ; ouvrir la coque sans outillage adapté risque de plier le circuit imprimé multicouche ou d’arracher des composants miniatures montés en surface.
