Sur le 1.5 dCi (moteur K9K), il faut distinguer le régulateur de pression sur la pompe haute pression du capteur de pression situé en bout de rampe d’injection, deux pièces différentes provoquant des symptômes similaires : démarrage difficile, ralenti instable, à-coups à l’accélération et perte de puissance. Les codes défauts P0089 et DF053 orientent généralement vers le capteur plutôt que vers le régulateur, ce dernier se manifestant surtout par une pression de rail durablement trop haute ou trop basse mesurée au diagnostic. Une mauvaise connexion au niveau du connecteur du régulateur reste une cause fréquente et facile à vérifier avant tout remplacement de pièce coûteux. Si le problème persiste après changement de plusieurs éléments (pompe, capteur, injecteurs), vérifiez aussi l’état du réservoir et de la crépine, la présence de résidus ou de limaille pouvant fausser durablement le diagnostic.
Ce qu’il faut retenir
- ⚙️ Le rôle du régulateur (IMV) : contrôle le volume de gasoil admis dans la pompe Haute Pression pour alimenter la rampe.
- 🚨 Des symptômes caractéristiques : calages intempestifs, ralenti instable, trous à l’accélération et voyant « Injection à contrôler ».
- ⚠️ L’ennemi juré : la limaille de fer : la présence de particules métalliques issues d’une pompe Delphi grippée bloque le régulateur.
- 💶 Une pièce abordable et facile à changer : l’actuateur de débit (IMV) neuf coûte entre 40 € et 90 € et se remplace en 20 minutes.
Quel est le rôle exact du régulateur de pression sur le moteur 1.5 dCi ?
Pour comprendre l’impact d’une panne sur le comportement de votre voiture, il convient d’observer le fonctionnement de l’injection Haute Pression.

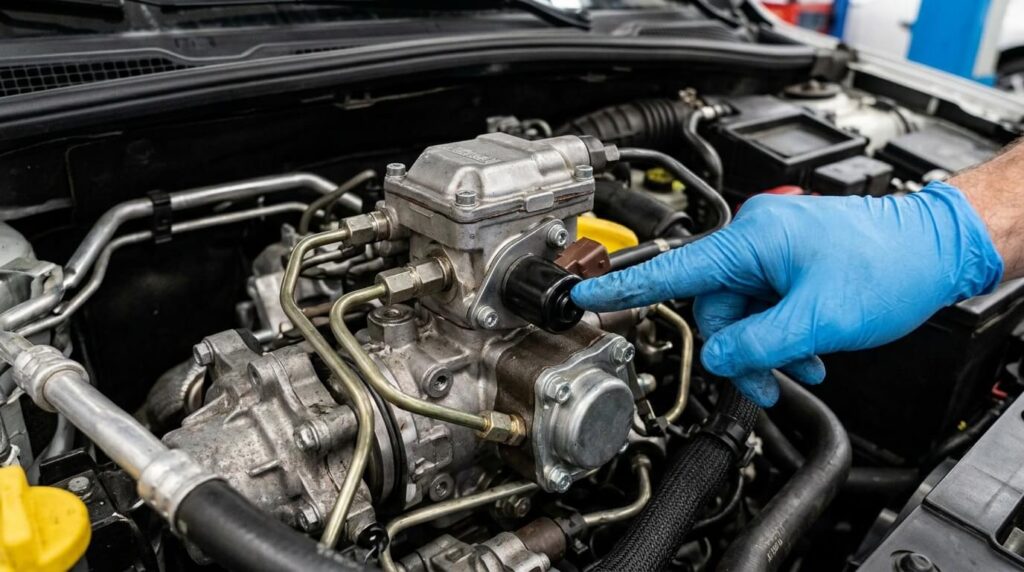

Sur le moteur 1.5 dCi, le régulateur de pression (également appelé actuateur de débit ou valve IMV – Inlet Metering Valve) est une électrovanne pilotée par le calculateur moteur (ECU). Vissée directement sur le corps de la pompe Haute Pression, sa mission est de doser la quantité exacte de gasoil qui entre dans l’élément de pompage pour maintenir la pression voulue dans la rampe commune (de 230 bars au ralenti jusqu’à plus de 1 600 bars lors des fortes accélérations). Si le clapet interne du régulateur se grippe ou subit des défaillances électriques, la pression dans la rampe devient instable, provoquant des erreurs de dosage immédiates.
Quels sont les symptômes d’un régulateur de pression 1.5 dCi défaillant ?
Une anomalie sur cette électrovanne entraîne une série de dysfonctionnements très gênants lors de la conduite quotidienne.
Les signes cliniques les plus fréquents signalés par les automobilistes sont :
- Des démarrages difficiles à froid comme à chaud, obligeant à insister plusieurs secondes sur le démarreur. Ce phénomène s’explique par l’incapacité du système à atteindre rapidement la pression minimale de démarrage dans le rail.
- Un ralenti moteur instable, qui oscille anormalement entre 700 et 1 100 tr/min ou provoque des secousses violentes dans l’habitacle.
- Des calages moteurs intempestifs lors des accélérations franches ou lors des rétrogradages aux rond-points et intersections.
- L’affichage au tableau de bord des messages d’alerte « Injection à contrôler » ou « Panne de l’injection » accompagnés du voyant clé à molette ou STOP.
- Un passage soudain du moteur en mode dégradé avec perte de puissance significative (impossible de dépasser 2 500 tr/min).
Quel diagnostic établir face à un code défaut d’injection 1.5 dCi ?
L’analyse des codes d’erreur enregistrés par la valise de diagnostic OBD permet de confirmer le dysfonctionnement du circuit d’injection.
Le tableau ci-dessous recense les codes défauts DTC courants et les pièces associées :
| Code défaut OBD (Valise de diagnostic) | Intitulé officiel de la panne enregistrée | Composant ou contrôle recommandé |
|---|---|---|
| P0089 / DF053 | Régulation de pression de rail / Performance du régulateur. | Contrôler et remplacer l’actuateur de débit IMV sur la pompe. |

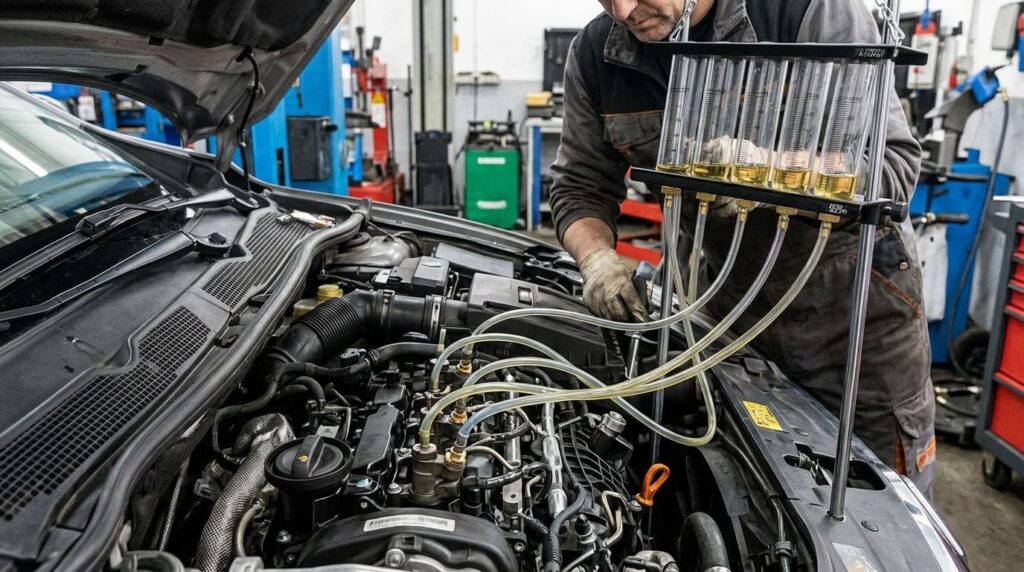

| P0087 / DF025 | Pression du rail / système de carburant trop basse. | Vérifier le régulateur, le filtre à gasoil et le retour de fuite des injecteurs. |
| P0190 / DF007 | Circuit du capteur de pression de la rampe commune. | Vérifier le capteur de pression vissé au centre de la sphère de rampe. |
Avant d’accuser l’électrovanne régulatrice, effectuez impérativement une inspection du filtre à gasoil : si le filtre est colmaté par des impuretés ou plein d’eau, la pompe manque d’alimentation et génère les mêmes symptômes.
L’alerte indispensable d’un spécialiste du moteur 1.5 dCi
« Avant de poser un régulateur de pression neuf sur votre pompe 1.5 dCi (notamment sur les montages Delphi), dévissez l’ancien régulateur et passez un aimant ou un chiffon propre au fond du logement ! Si vous découvrez de minuscules paillettes de limaille de fer dorée ou argentée, c’est que la pompe Haute Pression est en train de se détruire. Poser un régulateur neuf ne servira à rien : la limaille le grippera à nouveau en quelques kilomètres. »
Comment contrôler et remplacer soi-même l’actuateur de débit (IMV) sur la pompe à injection ?
Cette opération de mécanique est très accessible et ne nécessite que peu d’outillage. Il est toutefois essentiel de travailler dans des conditions de propreté chirurgicale pour ne pas introduire de poussière dans le système Haute Pression.
Appliquez cette procédure pas à pas :
- Nettoyez méticuleusement la zone autour de la pompe à injection avec du nettoyant frein pour éliminer toute trace de graisse et de sable.
- Débranchez le connecteur électrique à deux broches situé sur le régulateur de pression.
- À l’aide d’une clé Torx (souvent T25 ou T30), dévissez les 2 vis de fixation qui maintiennent la vanne sur le corps de pompe.
- Retirez délicatement l’ancien régulateur en veillant à ce que le joint torique ne reste pas collé au fond de l’alésage.
- Huilez légèrement les joints toriques du nouveau régulateur avec du gasoil propre, insérez la pièce neuve sans forcer et resserrez les 2 vis au couple prescrit (environ 5 Nm). Rebranchez la prise électrique.
Mettez le contact plusieurs fois sans démarrer pour réamorcer la pompe de gavage ou actionnez la poire d’amorçage sous le capot, puis démarrez le moteur. Les ratés de ralenti doivent disparaître immédiatement.
Quelles préventions adopter pour prolonger la durée de vie du régulateur et de la pompe 1.5 dCi ?
Le système d’injection Common Rail du 1.5 dCi est particulièrement sensible à la qualité du carburant et à la présence d’eau dans le circuit.
Pour éviter les pannes à répétition de l’actuateur IMV :
- Remplacez le filtre à gasoil tous les 15 000 à 20 000 km au lieu des 30 000 km préconisés, en choisissant exclusivement des filtres de grande marque (Purflux, Mann-Filter, Mahle).
- Purgez l’eau accumulée au fond du réceptacle du filtre à gasoil lors de chaque vidange d’huile moteur.
- Évitez de rouler systématiquement sur la réserve de carburant pour ne pas aspirer les dépôts de fond de réservoir et prévenir l’échauffement de la pompe.
- Utilisez régulièrement un nettoyant injecteurs de qualité pour dissoudre les vernis de paraffine sur les aiguilles et le piston du régulateur.
Foire Aux Questions (FAQ)
🔍 Peut-on nettoyer le régulateur de pression au lieu de le remplacer ?
Oui, cela peut fonctionner si le problème vient d’un simple encrassement ou d’un vernis de gasoil collé sur le piston. Démontez la pièce et plongez-la dans du nettoyant frein ou du nettoyant pour système d’injection ultra-sons. Cependant, si le bobinage électrique interne est défaillant ou si le clapet est rayé par de la limaille, le remplacement reste obligatoire.
⏱️ Faut-il repasser la voiture à la valise de diagnostic après le remplacement ?
Pas obligatoirement. Si le régulateur neuf fonctionne correctement, le calculateur moteur détectera la normalisation de la pression dans la rampe et éteindra de lui-même le voyant « Injection à contrôler » après quelques cycles de roulage. Un passage à la valise permet toutefois d’effacer les anciens codes défauts mémorisés dans le calculateur.
📌 Quelle est la différence entre le régulateur de pression et le capteur de pression sur le 1.5 dCi ?
Ce sont deux pièces totalement distinctes ! Le régulateur de pression (IMV) est un actionneur vissé sur la pompe qui exécute la commande pour ajuster le débit de gasoil. Le capteur de pression est une sonde passive vissée sur la rampe commune qui mesure la pression réelle et envoie l’information au calculateur.
