Sur le moteur K4M 1.6 16V, présent sur de nombreux modèles Renault et Dacia, le calage de la distribution se fait normalement par mise en position des arbres à cames et du vilebrequin, à l’aide d’un outil de blocage spécifique et d’une pige de point mort haut, et non par de simples marques visibles sur la courroie. En cas de calage perdu sans cet outillage, le repère de secours le plus fiable consiste à aligner la clavette du vilebrequin sur la position midi, au moment où les logos Renault des poulies d’arbres à cames sont eux aussi orientés vers midi. Ce moteur étant à 16 soupapes, une erreur de calage ou une rupture de courroie entraîne presque toujours des soupapes pliées, ce qui impose un contrôle de la culasse avant tout redémarrage, sous peine d’aggraver les dégâts.
Ce qu’il faut retenir
- ⚠️ Le pignon de vilebrequin tourne librement (Pignon fou) : sans clavette, desserrer la vis centrale libère totalement la rotation du vilebrequin.
- 🛠️ Le kit de piges officiel est obligatoire : utilisation obligatoire de la pige de vilebrequin (Mot. 1489) et de la règle arrière d’arbres à cames (Mot. 1496).
- 💥 Le risque de tordre les 16 soupapes : un décalage de seulement deux dents fait taper les pistons contre les soupapes lors du démarrage.
- ⚙️ La poulie déphaseur à remplacer : sur les versions équipées, cette poulie hydraulique s’use et claque à froid comme un mauvais calage.
Pourquoi le moteur Renault K4M 1.6 16V n’a-t-il pas de clavettes de distribution ?
Pour comprendre les exigences de ce moteur, il faut revenir à sa conception d’origine en usine. Renault a conçu le bloc K4M pour un montage sur chaîne robotisée : l’absence de clavettes permettait de régler la tension de la courroie de façon micrométrique avant de bloquer définitivement les pignons par serrage mécanique.
Le vilebrequin n’a donc pas de rainure pour bloquer son pignon denté : c’est uniquement le serrage puissant de la vis centrale de la poulie Damper d’accessoires qui maintient le pignon par écrasement. Si vous démontez cette vis sans avoir préalablement verrouillé le vilebrequin avec sa pige vissée et aligné les arbres à cames par l’arrière de la culasse, les arbres tournent indépendamment, ruinant instantanément les repères de synchronisation du moteur.
@karlsquelll #mecanique #distribution #k4m #renault #garage #tuto #moteuressence #essence #1 ♬ son original – karl squell
Quels sont les symptômes d’une distribution mal calée sur le 1.6 16V ?
Un décalage, même minime, entre les mouvements du vilebrequin et l’ouverture des soupapes d’admission ou d’échappement se remarque dès le premier coup de démarreur.
Le tableau ci-dessous classe les pannes constatées selon le niveau d’erreur de calage :
| Niveau de décalage de distribution | Comportement du moteur et bruits constatés | Risque mécanique pour le bloc K4M |
|---|---|---|
| Léger décalage d’une demi-dent (Quelques degrés) | Le moteur tremble au ralenti, manque de reprise à bas régime, voyant antipollution allumé. | Surconsommation d’essence et encrassement rapide du pot catalytique. |
| Décalage franc d’une dent | Bruit de claquement sec, le moteur cale dès qu’on accélère ou refuse de démarrer. | Mauvaise combustion, risque de surchauffe locale des soupapes d’échappement. |
| Décalage de 2 dents ou plus (Erreur grave) | 🚨 Bruit métallique violent au démarreur puis blocage immédiat. | Les 16 soupapes heurtent les pistons : soupapes pliées et culasse à remplacer. |
Si votre moteur tourne de manière boiteuse après le changement de courroie et que la valise de diagnostic signale des « ratés de combustion aléatoires », ne roulez pas : le calage doit être immédiatement revérifié avec les piges adaptées.
Quel outillage officiel est indispensable pour caler la distribution sans erreur ?
Réaliser cette opération réclame l’utilisation d’un kit de calage Renault spécifique disponible dans le commerce pour quelques dizaines d’euros.
L’équipement obligatoire comprend :
- La pige de vilebrequin (outil Mot. 1489) : une tige filetée qui se visse dans le trou de carter situé sur la face avant du bloc moteur (près du volant moteur) pour stopper la rotation du vilebrequin au point mort haut.

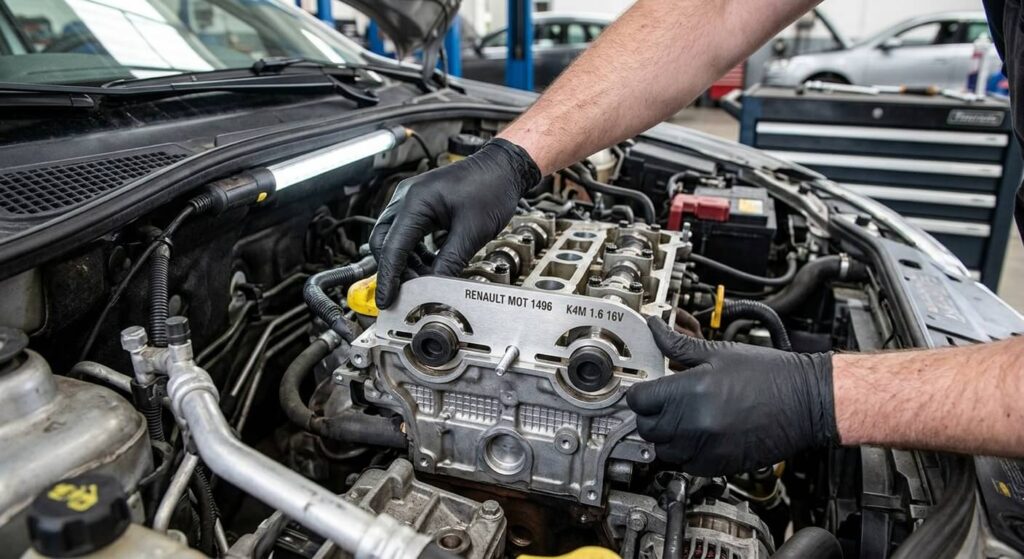

- La plaque de calage des arbres à cames (outil Mot. 1496) : un fer plat en acier qui s’insère dans les fentes usinées au bout des arbres à cames après retrait des deux bouchons d’obturation en plastique.
- L’outil de blocage des poulies d’arbres à cames (outil Mot. 1490-01) : indispensable pour tenir les poulies pendant le serrage des écrous sans forcer sur la règle arrière.
Attention : les fentes en bout d’arbres à cames ne sont pas centrées. Elles doivent se trouver alignées sous l’axe médian de la culasse pour que la règle puisse entrer facilement à l’horizontale.
Le conseil d’un chef d’atelier
« Beaucoup de personnes croient avoir bien pigé le moteur alors qu’ils ont simplement fait tomber la pige dans le trou d’équilibrage du vilebrequin ! La pige Mot. 1489 doit venir en appui franc contre le méplat du contrepoids du vilebrequin lorsque vous tournez le moteur dans le sens des aiguilles d’une montre. »
Quelle est la méthode exacte pour remonter et tendre la courroie neuve ?
Pour garantir la précision de la distribution, le respect de l’ordre d’assemblage est fondamental.
Retirez les anciens bouchons en plastique à l’arrière de la culasse. Tournez le vilebrequin à la main jusqu’à ce que les fentes soient presque horizontales. Vissez la pige dans le bloc moteur et amenez le vilebrequin en butée contre la pige. Glissez la plaque d’arbres à cames à l’arrière. Installez la courroie de distribution neuve et amenez l’index du galet tendeur automatique en face de son repère. Dégraissez méticuleusement à l’acétone le nez du vilebrequin et la face d’appui de la poulie Damper. Vissez une vis de vilebrequin neuve et serrez-la impérativement au couple constructeur (40 Nm puis serrage angulaire de 115° à 145°). Retirez les piges, effectuez deux tours complets de moteur à la main, puis vérifiez que les piges se remettent en place sans forcer.

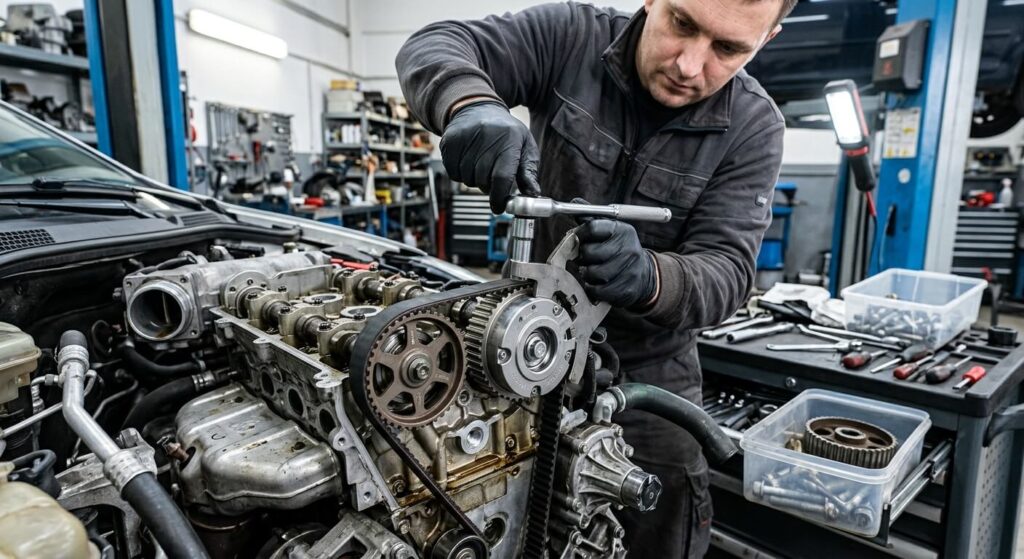

Comment identifier le problème lié à la poulie déphaseur d’arbre à cames (VVT) ?
Sur les motorisations 1.6 16V équipées du calage variable de distribution (notamment sur Mégane 2, Scénic 2 et Clio 3), un problème bien connu est souvent confondu avec un mauvais calage.
La poulie déphaseur d’admission contient un système hydraulique interne qui s’use avec les kilomètres. Lorsqu’elle est défaillante, elle produit un claquement très bruyant de mitraillette pendant 2 secondes au démarrage à froid, accompagné de calages au ralenti. Ce bruit disparaît dès que la pression d’huile monte dans le moteur. Lors de chaque changement de kit de distribution, il est vivement conseillé de remplacer cette poulie déphaseur (environ 120 € à 160 €) pour éviter une nouvelle intervention coûteuse quelques mois plus tard.
Foire Aux Questions (FAQ)
🔩 Pourquoi faut-il toujours remplacer la vis centrale de vilebrequin par une neuve ?
La vis de poulie de vilebrequin du moteur K4M subit un serrage angulaire important qui allonge le métal de la vis pour assurer la pression sur le pignon fou. Réutiliser une ancienne vis déjà étirée risque d’entraîner son desserrage spontané en roulant, ce qui libérerait le pignon et détruirait immédiatement les soupapes du moteur.
⏱️ Quelle est la périodicité de remplacement de la distribution sur le 1.6 16V Renault ?
La préconisation officielle de Renault est de remplacer le kit de distribution, la pompe à eau et la courroie d’accessoires tous les 5 ans ou 120 000 km (au premier des deux termes atteints). Si vous faites principalement des petits trajets urbains, il est plus prudent d’effectuer ce remplacement tous les 5 ans ou 80 000 km.
📌 Comment vérifier si les soupapes sont pliées après une erreur de montage ?
Avant de redémarrer le moteur, si vous avez un doute, mesurez la compression dans chaque cylindre à l’aide d’un compressiomètre vissé à la place des bougies. Si un ou plusieurs cylindres affichent une compression nulle ou très faible, les soupapes ont heurté les pistons et ne sont plus étanches. Il faudra démonter la culasse pour les remplacer.
