La pompe d’additivation, aussi appelée pompe additif FAP ou pompe MUX selon les constructeurs, injecte automatiquement de la cérine dans le réservoir de carburant pour abaisser la température de combustion des particules et permettre la régénération du filtre à particules. Elle équipe principalement les moteurs diesel du groupe PSA, ainsi que certains Ford et Volvo issus de partenariats avec PSA, sur les générations Euro 5 et suivantes ; elle n’a rien à voir avec le système AdBlue, qui traite les oxydes d’azote et non les particules.
Une panne se manifeste par un message persistant du type « niveau additif FAP trop faible » qui refuse de disparaître même après un plein de cérine complet, associé le plus souvent aux codes défaut P1434, P1435 ou P1445 relevés à la valise de diagnostic. Si le message ne s’efface pas après remplissage et tentative de réinitialisation, la pompe elle-même est très probablement en cause, et non simplement le niveau du réservoir.
Infos à retenir
- 🧪 Un dosage automatique à chaque ravitaillement : la pompe injecte une micro-dose d’additif (cérine) dans le gazole dès que le bouchon de réservoir est refermé.
- 🌡️ Un rôle clé pour abaisser la température de régénération : le produit chimique permet de brûler les suies dès 450 °C au lieu de 600 °C dans le FAP.
- 🔌 Le grippage fréquent par cristallisation : l’inactivité prolongée ou un produit inadapté bloque la membrane interne ou grille le bobinage électrique.
- 💻 La remise à zéro impérative des compteurs à la valise : remplacer la pièce physique ne suffit pas ; il faut reprogrammer les calculateurs pour éteindre le voyant.
À quoi sert la pompe d’additivation et comment fonctionne-t-elle sur un diesel ?
Contrairement aux véhicules équipés d’un système à injection d’AdBlue qui traite les oxydes d’azote ($NO_x$) dans l’échappement, la pompe d’additivation intervient directement sur la chimie du carburant pour éliminer les suies lourdes.
Le système utilise un fluide organométallique spécifique à base de dioxyde de cérium (couramment appelé cérine, sous les marques Eolys, DPX ou Infineum). Logée dans un réservoir rigide ou clipsée sur le support d’une poche souple sous le train arrière de l’auto, la pompe piézoélectrique ou électromagnétique est reliée au réseau multiplexé de bord. Lorsque vous faites le plein de diesel, un capteur magnétique détecte l’ouverture puis la fermeture du bouchon de carburant, tandis que la jauge mesure le volume de carburant ajouté. Le calculateur d’additivation calcule la dose requise et commande la pompe pendant quelques secondes : celle-ci injecte quelques millilitres de liquide directement dans la goulotte du réservoir principal pour se mélanger au carburant. Cette présence de métaux rares dans les suies permet d’abaisser leur température naturelle d’auto-inflammation de 600 °C à environ 450 °C, facilitant grandement leur incinération lors des trajets routiers sans surchauffer le moteur.
L’explication d’un électromécanicien automobile
« Beaucoup de conducteurs confondent le réservoir d’AdBlue et le réservoir de cérine. L’AdBlue part dans la ligne d’échappement, alors que la cérine va directement dans votre gazole. Si la pompe d’additivation cesse de fonctionner, le moteur tourne normalement au début, mais vos suies ne brûlent plus lors des régénérations. Au bout de mille kilomètres, votre filtre à particules est totalement colmaté et la voiture passe en mode dégradé à 70 km/h. »
Quels sont les symptômes, les pannes fréquentes et les méthodes de contrôle ?
Une défaillance sur le circuit d’additif se manifeste par une chaîne d’alertes électroniques qu’il convient d’interpréter avec méthode.
Le tableau ci-dessous confronte les principales pannes constatées sur les pompes d’additivation, les codes défauts associés à la valise et les interventions d’atelier adaptées :
| Symptôme ou code défaut relevé | Origine technique de la défaillance | Solution de dépannage préconisée |
|---|---|---|
| Code P1445 ou P1446 (Seuil limite additif atteint) | Compteur d’injection théorique saturé dans le calculateur (souvent au-delà de 120 000 km). | 🥇 Recharger la poche d’additif et réinitialiser les compteurs d’usure 1 et 2 à la valise Diagbox. |
| Code P1434 ou P1435 (Pompe d’additivation défectueuse) | Moteur de pompe bloqué mécaniquement par cristallisation de la cérine ou bobinage grillé. | Remplacement physique complet du module réservoir/pompe et télécodage du nouveau boîtier. |

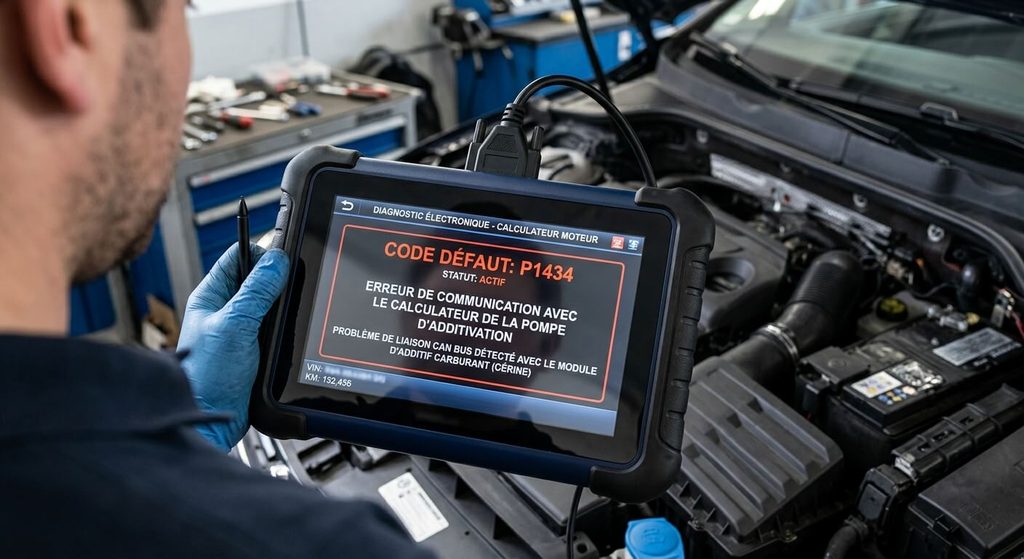

| Code U0118 (Perte de communication avec le calculateur d’additif) | Faisceau électrique coupé par des projections sous caisse ou broches oxydées par le sel de déneigement. | Contrôler l’alimentation 12 V et la ligne de masse au multimètre, puis nettoyer les connecteurs au spray contact. |
| Message « Risque colmatage FAP » persistant après plein | Absence d’injection effective de produit malgré un niveau de fluide suffisant dans la poche. | Lancer un test actionneur dynamique de la pompe depuis l’outil de diagnostic pour écouter son claquement. |
Le test de déclenchement forcé via la valise reste le test décisif : si le logiciel commande la pompe mais qu’aucun clic d’amorçage ne s’entend au niveau de l’essieu arrière, le composant est définitivement hors d’usage.
Quelles sont les causes réelles de casse de la pompe d’additivation ?

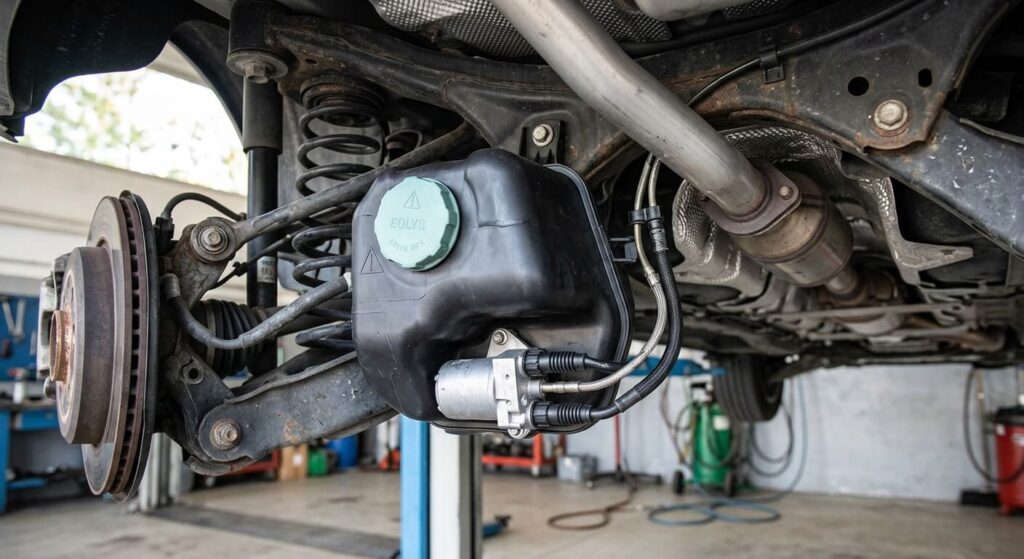

Placée sous le plancher de caisse à proximité de la roue arrière gauche ou droite, la pompe subit des contraintes environnementales sévères :
- Les infiltrations d’humidité et la corrosion des broches de connexion : les projections d’eau, de boue et de gravillons fragilisent le joint d’étanchéité de la prise électrique, provoquant l’oxydation des fiches métalliques du bus de communication.
- La cristallisation chimique de l’additif en fond de cuve : la cérine est un fluide corrosif qui a tendance à s’épaissir et à sécher lorsqu’un véhicule roule très peu, finissant par figer les clapets anti-retour de la pompe.
- Le désamorçage définitif après avoir roulé avec une poche complètement vide : si le réservoir d’additif reste asséché pendant des mois, la pompe tourne à sec lors des pleins de gazole, ce qui détruit irrémédiablement sa membrane interne en quelques secondes.
Pour préserver ce composant fragile, il est fortement conseillé de procéder au remplissage ou au changement de la poche dès la première alerte au tableau de bord sans attendre la panne sèche.
Comment remplacer la pompe et effectuer la réinitialisation électronique ?
Le remplacement d’un ensemble de pompe d’additivation exige des précautions chimiques strictes et un passage obligatoire par l’outil de diagnostic :
- Équipez-vous de gants étanches en nitrile et de lunettes de protection : la cérine est un produit toxique, irritant et hautement tachant qui ne doit jamais entrer en contact avec la peau ou les yeux.
- Déposez l’écran thermique sous la caisse, déconnectez la durite d’injection rapide et la prise électrique, puis dévissez les fixations métalliques du carter plastique pour extraire l’ancien ensemble.
- Installez le nouveau bloc réservoir/pompe garni de son fluide, rebranchez les raccords avec précaution pour éviter les prises d’air, puis remontez les protections de carrosserie.
Une fois le matériel en place, l’opération n’est pas terminée : vous devez obligatoirement brancher la valise de diagnostic pour déclarer le remplacement de la pompe, initialiser les lignes de carburant et remettre à zéro le compteur de volume d’additif injecté (compteur 1 et compteur 2) dans le calculateur BSI et le calculateur moteur.
Combien coûte le remplacement d’une pompe d’additivation en atelier ?
La facture finale varie sensiblement selon l’architecture retenue par le constructeur sur votre modèle de véhicule.
Sur de nombreux véhicules PSA (Peugeot 208, 308, 3008 ou Citroën C4), la pompe est indissociable du réservoir rigide : il faut remplacer l’ensemble complet, dont la pièce neuve d’origine est facturée entre 250 € et 450 € selon les versions. Si le modèle utilise une poche souple logée dans un bac plastique, le kit de remplacement avec la pompe intégrée coûte généralement entre 180 € et 300 €. En ajoutant le bidon d’additif spécifique de 1 à 3 litres (entre 50 € et 120 €), la main-d’œuvre de démontage sous pont élévateur et le forfait de télécodage électronique à la valise, le coût total d’une remise en état complète s’échelonne habituellement entre 400 € et 750 € TTC chez un garagiste indépendant ou en concession.
Foire Aux Questions (FAQ)
⛽ Peut-on continuer à rouler avec une pompe d’additivation en panne ?
Vous pouvez rouler quelques jours pour vous rendre au garage, mais pas indéfiniment. Sans additif mélangé au carburant, la régénération périodique du filtre à particules ne peut plus se déclencher convenablement : les suies vont boucher les alvéoles du FAP en quelques centaines de kilomètres, entraînant une perte de puissance et un bridage électronique du moteur.
🔍 Comment savoir quelle couleur d’additif (cérine) mettre dans sa pompe ?
Les additifs ne sont pas miscibles entre eux. Pour identifier le fluide exact adapté à votre véhicule, fiez-vous à la couleur de la bague de clipsage sur le réservoir ou le connecteur de remplissage (bague blanche pour Eolys DPX 42, bague verte pour Eolys 176 / Infineum 7995, ou bague bleue pour Eolys PowerFlex), ainsi qu’au numéro de série (numéro DAM/OPR) inscrit sur l’étiquette de pression des pneus.
🛑 La pompe d’additivation est-elle contrôlée lors du passage au contrôle technique ?
Directement non, le contrôleur ne démonte pas le réservoir sous caisse. En revanche, si la défaillance de la pompe allume un voyant d’anomalie moteur (MIL) au tableau de bord ou si un code défaut antipollution majeur remonte lors du branchement de la prise OBD réglementaire, le véhicule fait l’objet d’une contre-visite obligatoire pour motif environnemental.
