Si l’écran de votre C4 Picasso ne s’allume plus, commencez par un reset simple : maintenez appuyé le bouton en bas à gauche de l’écran (souvent le bouton d’éjection ou de mise en veille) jusqu’à ce que le voyant orange s’éteigne, une manipulation qui a permis à de nombreux propriétaires de récupérer leur écran sans frais. Si cela ne fonctionne pas, coupez le contact, ouvrez une porte pour laisser le véhicule « s’endormir » pendant environ 5 minutes, puis débranchez la borne négative de la batterie quelques minutes avant de la rebrancher.
Vérifiez ensuite les fusibles liés au système multimédia, généralement situés dans la boîte à gants côté passager, un fusible grillé ou oxydé pouvant expliquer un écran totalement noir. Si le logo Citroën apparaît puis disparaît en boucle, le problème vient plutôt d’un bug du firmware ou d’une carte microSD interne fatiguée, nécessitant une reprogrammation en concession pour environ 150€. En cas de panne matérielle confirmée (écran ou module GPS défectueux), le remplacement peut atteindre 700 à 1500€ selon la garantie applicable.
Ce qu’il faut retenir
- 🔌 Le fusible et la batterie à contrôler en priorité : une chute de tension au démarrage ou un fusible d’habitacle grillé coupe l’alimentation de l’écran.
- 💻 Le bug logiciel du boîtier SMEG / NAC : un redémarrage forcé ou une mise à jour du micrologiciel débloque souvent un écran figé sur le logo.
- 🔥 La surchauffe des composants sur le 12 pouces : sur les C4 Picasso II, les soudures de l’alimentation du rétroéclairage lâchent fréquemment avec la chaleur.
- 🛠️ La réparation ciblée chez un spécialiste électronique : faire réparer sa carte d’affichage coûte entre 250 € et 400 €, bien loin du devis constructeur à neuf.
Comment fonctionne l’affichage central sur les différentes générations de C4 Picasso ?
Pour trouver la cause de la panne, il faut d’abord distinguer l’architecture de votre monospace. Sur le premier modèle (C4 Picasso I, produit de 2006 à 2013), le combiné d’instruments central est un grand bloc digital LCD monochrome ou biton. Ce module intègre son propre circuit d’alimentation et souffre souvent du vieillissement de ses petits transformateurs ou de résistances chauffantes qui finissent par couper l’affichage par intermittence.

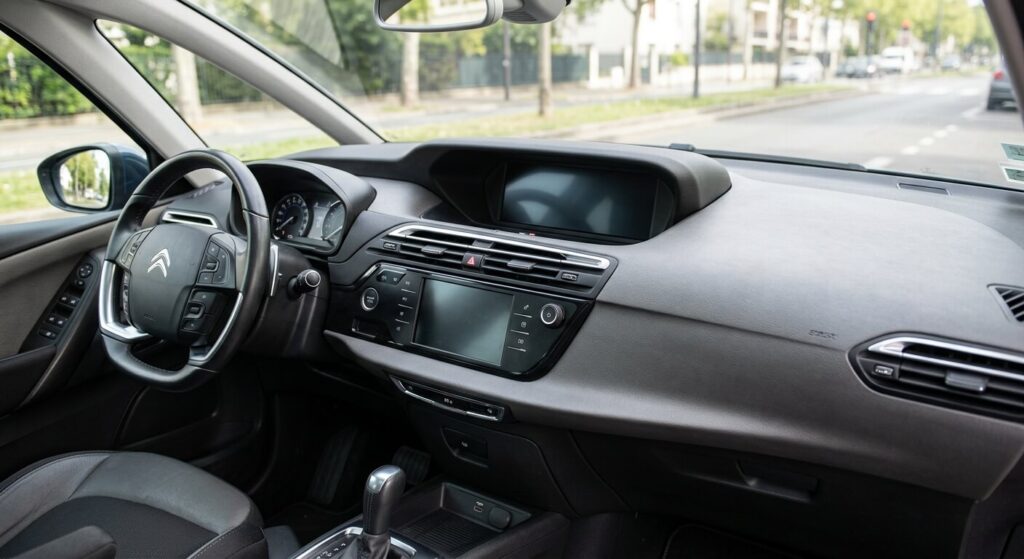

Sur le C4 Picasso de seconde génération (lancé en 2013), l’installation est divisée en deux parties distinctes : l’écran tactile de 7 pouces en bas, qui gère la climatisation et les médias, et le grand écran panoramique HD de 12 pouces en haut, qui fait office de compteur. Ces écrans ne sont que des moniteurs d’affichage passifs : ils sont pilotés par un calculateur télématique caché derrière la planche de bord (appelé SMEG, SMEG+ puis NAC selon l’année). Une coupure d’image peut donc venir soit de la dalle elle-même (rétroéclairage LED grillé), soit du calculateur central qui n’envoie plus le signal vidéo via le faisceau LVDS.
Quelles sont les pannes les plus courantes lorsque l’écran de bord reste noir sur C4 Picasso ?
Selon l’attitude de votre écran à la mise sous tension (noir complet, clignotement, bruit de ventilateur ou son de la radio maintenu), la cause technique se précise rapidement.
Le tableau ci-dessous recense les avaries fréquentes, leurs symptômes concrets au tableau de bord et les interventions recommandées pour chaque cas :
| Symptôme constaté à bord | Origine matérielle ou logicielle | Action de dépannage préconisée |
|---|---|---|
| Écran 12 pouces noir, mais la radio et l’écran 7 pouces marchent | Panne de l’étage d’alimentation du rétroéclairage interne de la dalle haute ou nappe coupée. | Démontage de l’écran 12 pouces et envoi pour réparation de la carte électronique chez un réparateur spécialisé. |
| Les deux écrans sont éteints, aucun son, pas de bip de recul | Fusible d’habitacle grillé, problème d’alimentation générale ou boîtier BSI en veille prolongée. | Contrôle des fusibles F18/F20 sous le volant, test de charge de la batterie et réinitialisation du BSI. |
| Blocage continu sur le logo Citroën puis redémarrage en boucle | Corruption de la mémoire flash (carte MicroSD interne) du système télématique SMEG/RT6. | Remplacement de la carte SD interne du boîtier et réinstallation complète du micrologiciel par clé USB. |
| Affichage qui clignote ou s’éteint par temps très chaud en été | Micro-fissures sur les soudures des composants sous l’effet des dilatations thermiques. | Refusion des soudures (reballing) des puces graphiques sur la carte mère du combiné. |
Si la radio fonctionne et que vous entendez les clignotants fonctionner au comodo, le calculateur multimédia est en vie : le problème se situe bien sur la dalle d’affichage ou son faisceau dédié.
L’avis d’un électronicien automobile
« En concession, dès qu’un écran de C4 Picasso II ne s’allume plus, la réponse standard est de proposer le remplacement pur et simple de l’ensemble pour plus de 1 200 euros hors pose. Dans 90 % des cas, le souci vient simplement d’un petit composant d’alimentation à trois euros qui surchauffe au dos de la dalle 12 pouces. Des ateliers spécialisés reconditionnent ces blocs en quelques jours avec une garantie d’un ou deux ans. »
Quelles manipulations simples réaliser soi-même pour tenter de réveiller l’écran ?
Avant d’envisager le démontage de la casquette de bord, quelques manipulations élémentaires permettent d’écarter un simple plantage électronique passager :
- Faites un reset matériel de l’autoradio : moteur tournant, appuyez simultanément sur les deux touches de navigation ou maintenez la touche « téléphone » / « musique » enfoncée pendant 10 à 15 secondes jusqu’à entendre un claquement dans les haut-parleurs.
- Testez la santé de votre batterie 12 V au multimètre : sur les Picasso modernes bardés de capteurs, une tension résiduelle sous 12,2 V au repos pousse le boîtier de gestion d’énergie à couper les écrans pour préserver la capacité de démarrage.
- Procédez à une réinitialisation du réseau électrique (procédure BSI) : coupez le contact, attendez 3 minutes vitres ouvertes, débranchez la borne positive de la batterie pendant 15 minutes, puis rebranchez-la sans ouvrir de porte pendant 2 minutes pour réinitialiser les calculateurs.
Ces manipulations ne coûtent rien et suffisent souvent à relancer un système multimédia planté après un saut de tension ou un arrêt prolongé du véhicule.
Comment contrôler et remplacer les fusibles liés au combiné d’instruments ?
Si l’écran est privé de courant, le premier réflexe mécanique consiste à vérifier l’état des fusibles de protection du circuit d’affichage et de navigation.
Ouvrez la trappe de rangement située sous le volant à gauche pour accéder à la boîte à fusibles de l’habitacle. Munissez-vous de la pince d’extraction fournie et d’une lampe torche. Reportez-vous au carnet de bord du véhicule pour localiser les fusibles affectés au combiné d’instruments et à l’autoradio (sur la plupart des C4 Picasso, il s’agit des fusibles repérés F15, F18 ou F20 de 10 A ou 15 A). Tirez le fusible délicatement : si le petit filament métallique en forme de U à l’intérieur du plastique transparent est brisé ou noirci, le fusible a sauté. Remplacez-le par un fusible neuf de calibre strictement identique. Si le nouveau fusible claque instantanément à la mise du contact, votre écran ou le faisceau présente un court-circuit franc qui nécessite un contrôle d’isolement.
Peut-on passer le contrôle technique avec un écran de C4 Picasso noir ?
Prendre la route sans affichage central pose un problème de sécurité évident, mais expose également à un refus net lors du contrôle technique périodique.
Le Code de la route et le protocole du contrôle technique imposent que le compteur de vitesse et les témoins d’alerte obligatoires (voyant de frein de parking, ABS, airbag, clignotants) soient parfaitement visibles par le conducteur en toutes circonstances. Si votre écran panoramique supérieur reste éteint lors de la présentation du monospace, le contrôleur ne peut ni relever le kilométrage réel au compteur ni vérifier l’extinction des voyants de sécurité. L’anomalie sera classée sans surprise en défaillance majeure, entraînant une interdiction de circuler passé le délai de contre-visite de deux mois. Réparer votre affichage est donc incontournable pour conserver le droit de rouler légalement.
Foire Aux Questions (FAQ)
💶 Quel est le tarif pour faire réparer un écran 12 pouces de C4 Picasso chez un indépendant ?
La réparation en atelier électronique spécialisé coûte généralement entre 250 € et 400 €, démontage, changement des puces de rétroéclairage et réexpédition compris. C’est trois à quatre fois moins cher que l’achat d’un écran neuf chez Citroën.
🔄 Peut-on monter un écran de C4 Picasso d’occasion acheté en casse auto ?
Oui, mais avec prudence. La pièce de réemploi doit posséder exactement la même référence matériel (Hardware) inscrite sur l’étiquette blanche à l’arrière. De plus, un passage à la valise de diagnostic pour télécodage est souvent indispensable afin de synchroniser les options de votre finition.
⏳ Pourquoi l’écran s’éteint-il au bout de 20 minutes quand j’écoute la musique à l’arrêt ?
C’est tout à fait normal. Il s’agit du mode économie d’énergie Citroën. Pour éviter que la batterie ne se vide trop rapidement avec les écrans et l’amplificateur allumés, l’ordinateur de bord coupe automatiquement tous les accessoires tant que le moteur n’a pas été redémarré.
